Listagem de Questões de Engenharia de Telecomunicações do ano 2008



Considerando a figura acima, que ilustra a configuração de condutores em uma rede elétrica do tipo bifásica (fase/fase/neutro), julgue os itens seguintes.

Considerando-se que a tensão fase-fase seja igual a 440 V, então a tensão fase-neutro é superior a 200 V.



Considerando a figura acima, que ilustra a configuração de condutores em uma rede elétrica do tipo bifásica (fase/fase/neutro), julgue os itens seguintes.

Conforme observado na figura, o condutor neutro é sempre aterrado e, na prática, para a correta proteção de equipamentos eletrônicos, a malha usada como terra deve apresentar uma resistência inferior a 1 e ficar isolada da malha geral.

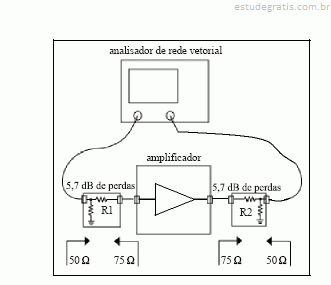

Componentes eletrônicos, a exemplo dos amplificadores empregados em redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar o desempenho da comunicação. O analisador de rede vetorial (ARV) pode ser usado para avaliar os parâmetros desse componente eletrônico, conforme esquematizado na figura acima. Nesse esquema, as impedâncias do ARV e de um amplificador sob teste estão indicadas, e, para o casamento de impedância entre o ARV e o referido amplificador, empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas informações, julgue os itens a seguir.

Caso, ao se medir o parâmetro S21 do referido amplificador, o ARV tenha indicado um valor igual a 2,0 para o módulo desse parâmetro, em 500 MHz, é correto afirmar que, de acordo com a medição, o amplificador fornece, nessa freqüência, um ganho de potência inferior a 15 dB.

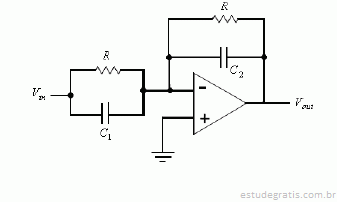

No circuito ilustrado na figura acima, o amplificador operacional é ideal, R = 20 k, C1 = 100 pF e C2 = 0,01 F. Com relação a esse circuito, julgue os itens a seguir.

O circuito é um filtro passa-alta.

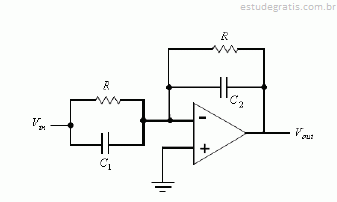

No circuito ilustrado na figura acima, o amplificador operacional é ideal, R = 20 k, C1 = 100 pF e C2 = 0,01 F. Com relação a esse circuito, julgue os itens a seguir.

O ganho em corrente contínua para o circuito mostrado é igual a -40 dB.
