Questões de Engenharia de Telecomunicações do ano 2008

Com relação a sistemas de comunicações ópticas, julgue os itens de 102 a 106. Atualmente, nos sistemas de televisão por assinatura via fibra óptica no Brasil, é utilizada a tecnologia DWDM (dense wavelength division multiplexing), em que cada canal de TV modula um comprimento de onda diferente, na janela de  e todos os comprimentos de onda são enviados por

Com relação a sistemas de comunicações ópticas, julgue os itens de 102 a 106. Em comunicações ópticas, para a determinação da potência óptica em determinada conexão do sistema, utiliza-se freqüentemente o equipamento denominado OTDR (optical time domain reflectometer).

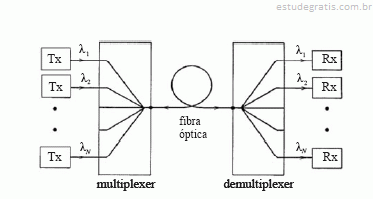

A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.

A figura ilustra um sistema ponto-a-ponto em que a técnica WDM (wavelenght-division multiplexing) pode ser usada para mitigar o problema da velocidade de processamento dos componentes elétricos. Nessa técnica, a capacidade de transmissão de dados depende do espaçamento temporal entre os N canais utilizados no sistema e referenciados por ��1, ��2, ..., ��N, sendo o espaçamento mínimo limitado pelo que se denomina frequency chiper produzido na fonte laser de cada transmissor Tx.

No que concerne à arquitetura de redes de comunicação e técnicas de comutação, julgue os itens seguintes.

A comutação de circuito é ineficiente no que se refere à transmissão de dados, já que a capacidade de um canal fica dedicada a uma dada conexão durante todo o tempo em que ela durar, mesmo que o fluxo de dados transmitidos não seja contínuo.

Em sistemas de telecomunicações, a informação pode ser encaminhada da fonte para o receptor através de um meio físico, como o fio de cobre ou a fibra óptica, ou por meio do espaço, utilizando-se uma portadora em radiofreqüência (RF), que é adequadamente processada pelos diversos componentes desses sistemas, tanto no transmissor quanto no receptor. Acerca de componentes utilizados em sistemas de telecomunicações, julgue os itens a seguir.

Considere-se que um transceptor tenha impedância de entrada/saída igual a 75 e opere na faixa de 148 MHz a 152 MHz. Considere-se, também, que, como a antena a ser utilizada nesse transceptor é uma antena ressonante com impedância igual a 300 , será realizada uma adaptação de impedâncias por meio da estrutura mostrada na figura a seguir, em que o cabo coaxial tem fator de velocidade igual a 0,66. Nessa situação, caso se utilize a freqüência central do transceptor para projeto dessa estrutura, o menor comprimento L do cabo coaxial deve ser igual a 33 cm.
