Questões de Engenharia de Telecomunicações do ano 2008

Considerando a figura acima, que ilustra um circuito digital síncrono contendo três flip-flops, cujo sinal de clock é uma onda quadrada simétrica, julgue o próximo item.

Com relação ao sistema WCDMA especificado pelo 3GPP, julgue os itens de 118 a 124.

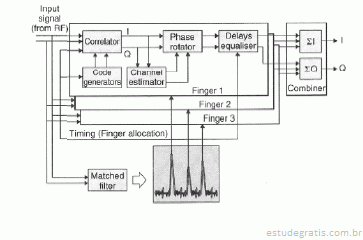

Em sistemas WCDMA, a dispersão da energia do sinal transmitido devido ao atraso dos múltiplos componentes espalhados no ambiente entre transceptores é mitigada, em parte, pelo uso do receptor Rake. A figura a seguir ilustra o diagrama de blocos de um receptor que implementa corretamente os princípios básicos do receptor Rake com 3 fingers. Tecnologias ASIC (application specific integrated circuits) e DSP (digital signal processor) são empregadas na implementação física de receptores Rake atuais.

Julgue os itens a seguir, com relação a transformador de tensão ideal.

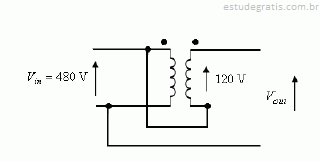

Caso a potência nominal do autotransformador ilustrado na figura a seguir seja igual a 25 kVA, a carga máxima que esse transformador poderá alimentar é superior a 100 kVA.

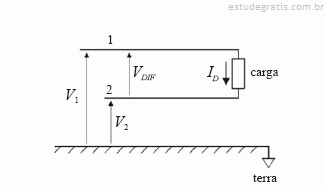

O desempenho dos sistemas de comunicação é limitado pela ocorrência de ruído e interferência. No caso de EMI (electromagnetic interference), a maneira mais eficiente de se reduzir esse tipo de interferência é eliminando ou reduzindo a fonte de radiação. Considerando a figura acima, que ilustra uma linha de dois fios terminada por uma carga, julgue os próximos itens, com relação a EMI e a maneiras de reduzir a interferência inserida ou provocada por esses fios em sistemas de comunicação.

Em um sistema de comunicação que usa fios condutores como o mostrado na figura, o sinal que carrega a informação é denominado modo diferencial. Nesse modo, a soma instantânea das tensões V1 + V2 mostradas é sempre zero, e toda corrente circula através da carga, sendo nula a corrente que circula através do terra.

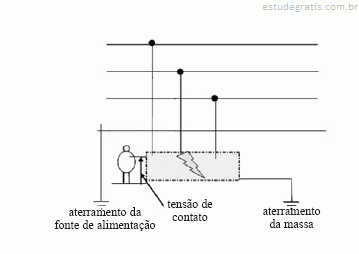

A figura acima ilustra um esquema de aterramento para a proteção de equipamentos de informática, alimentados por um sistema trifásico de 380 / 220 V. Nesse esquema, a resistência de aterramento da fonte de alimentação trifásica é igual a 10 e a resistência de aterramento da massa é igual a 20 .

Considerando essas informações, julgue os itens subseqüentes.

A figura ilustra o esquema de aterramento denominado TT, uma das classificações básicas dos sistemas de aterramento, que também podem ser dos tipos TN e IT. Nessa classificação, a primeira letra indica como o neutro da fonte está ligado ao fio terra: quando a primeira letra for T, o neutro da fonte é diretamente ligado ao terra; quando for I, o neutro da fonte é isolado do terra ou aterrado por uma impedância elevada.
