Questões de Engenharia de Telecomunicações do ano 2008

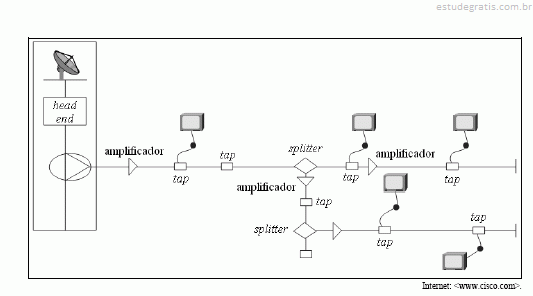

Considerando a figura acima, que ilustra um esquema simplificado de uma rede típica de TV a cabo que utiliza cabo coaxial, julgue os itens a seguir.

Em comparação a uma rede em banda base, uma rede broadband de TV a cabo como a ilustrada tem como vantagens: possui maior capacidade de transmissão de informação; é capaz de transmitir sinais em maiores distâncias; e é capaz de suportar diferentes tipos de tráfego, como voz, vídeo e dados. Como desvantagem, a rede de TV a cabo tem manutenção mais complexa que uma rede em banda base.

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

O componente denominado "LOW PASS FILTER", indicado por (I) na figura, tem por função principal a quantização do sinal de voz injetado em sua entrada.

A figura acima descreve um sistema de comunicação que interliga, por meio de tecnologia IP WAN (wide area network), a matriz de uma empresa, localizada em São Paulo, a duas de suas filiais, localizadas no Rio de Janeiro e em Curitiba. A partir dessa descrição, julgue os itens subseqüentes.

Um PABX (private automatic branch exchange) analógico comporta somente chamadas de voz, enquanto que um ISPBX (integrated services private branch exchange) é um equipamento digital que tem capacidade de rotear, além de chamadas de voz, dados, vídeo e áudio diretamente para suas extensões, ou internamente de extensão para extensão.

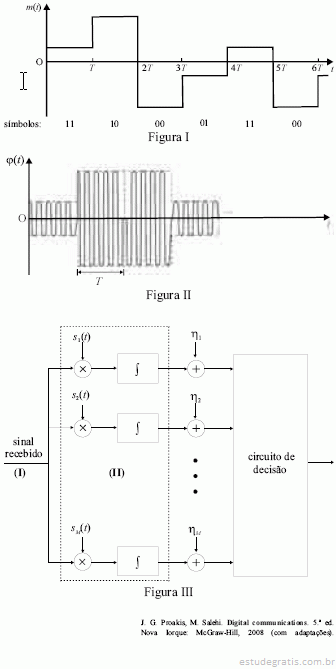

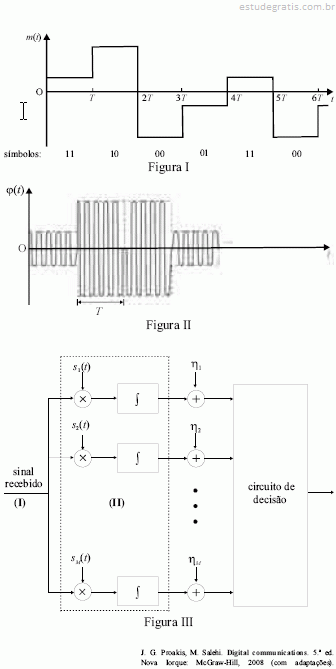

Nos gráficos das figuras I e II,         .

O sinal m(t) encontra-se no formato 4-PAM.
