Questões de Engenharia de Telecomunicações do ano 2008

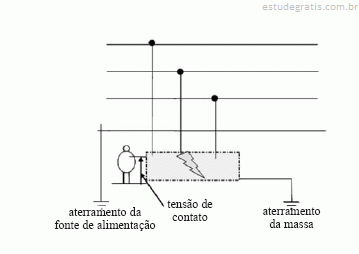

A figura acima ilustra um esquema de aterramento para a proteção de equipamentos de informática, alimentados por um sistema trifásico de 380 / 220 V. Nesse esquema, a resistência de aterramento da fonte de alimentação trifásica é igual a 10 e a resistência de aterramento da massa é igual a 20 .

Considerando essas informações, julgue os itens subseqüentes.

Na situação mostrada, o valor da intensidade de corrente de curto-circuito não permite o uso de dispositivos de proteção contra sobrecorrentes, tal que, nesse caso, será necessária a utilização de dispositivos de corrente residual-diferencial.

No Brasil, devido a seus múltiplos aspectos, que englobam o educativo, o cultural, o informativo e o recreativo, o serviço de radiodifusão sonora é um dos mais importantes serviços de telecomunicações. A respeito desse serviço, julgue os itens a seguir.

A separação entre portadoras de canais adjacentes do serviço de radiodifusão sonora FM é de 200 kHz; por isso, o sinal radiado por uma emissora FM não pode ocupar uma faixa de freqüência cuja largura seja maior que 200 kHz.

Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.

Ao contrário da linha de transmissão de fios paralelos, a linha coaxial ilustrada é uma estrutura desbalanceada, tal que, ao ser usada diretamente para a alimentação de uma antena dipolo, acarretará alteração no diagrama de radiação típico dessa antena. Esse problema pode ser resolvido, na prática, com o uso de um balun bazooka.

Considerando a figura acima, julgue os itens que se seguem.

Caso a antena 1 seja balanceada, com impedância de entrada de 150 S, e a linha 1 seja do tipo linha de transmissão bifilar, com impedância característica de 300 S, um circuito de casamento de impedância posicionado no ponto P anula a onda estacionária entre o ponto P e a antena 1 se nenhuma potência retornar ao transmissor tendo sido enviada por ele ao ponto P.

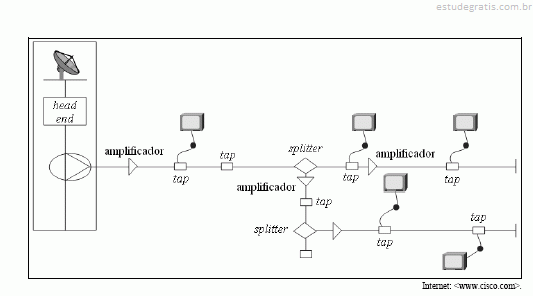

Considerando a figura acima, que ilustra um esquema simplificado de uma rede típica de TV a cabo que utiliza cabo coaxial, julgue os itens a seguir.

Além de permitir a distribuição de cerca de uma centena de canais de vídeo, usando a técnica de modulação OFDM, o sistema ilustrado também possibilita, em regiões metropolitanas, a oferta de serviços interativos em banda larga.
