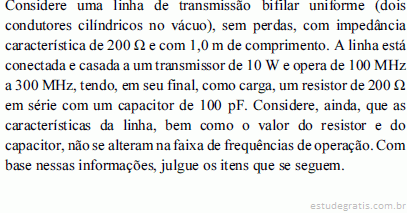

Nessa situação, a impedância no final da linha em 100 MHz é igual a 200 Ω.

Em uma transmissão rádio, sem obstáculos, se dobrarmos a distância entre as antenas transmissora e receptora, a atenuação no espaço livre aumentará em aproximadamente

Deseja-se instalar um enlace de dados entre duas localidades, utilizando fi bra óptica multimodo com equipamentos que operam com comprimento de onda de 1300 nm. Considerando que o cabo escolhido tem uma atenuação de 0,6 dB/km, que a potência transmitida é de 2 mW e que a sensibilidade do receptor é de 4 W, deseja-se saber qual a distância máxima que esse enlace pode ter. Considerando que o enlace terá 4 (quatro) conectores (cada um atenua 0,5 dB) e duas fusões (cada uma atenua 0,2 dB), assinale a opção que mais se aproxima desse valor [Considere log (2) = 0,3].

Acerca de linhas de transmissão e parâmetros associados, julgue os itens a seguir.

VSWR (voltage standing wave return) é uma unidade de medida que caracteriza o desbalanceamento entre a linha de transmissão e a antena. Alto valor de VSWR e perdas adicionais podem ser ocasionados pelos conectores usados entre a linha e a antena.

A atenuação sofrida pelo sinal ao ser enviado do transmissor ao receptor, a largura de banda de um sistema de comunicação, os distúrbios que corrompem o sinal na entrada do receptor e a complexidade das técnicas de transmissão e recepção sofrem influência direta do tipo de canal de transmissão utilizado. A esse respeito, considere as afirmativas a seguir.

I – A fibra óptica é o canal de transmissão confi nado que apresenta os menores valores de atenuação e de largura de banda.

II – Em sistemas que usam fibra óptica monomodo, é mais apropriado empregar led do que laser.

III – Uma desvantagem da fibra óptica é que as interfaces utilizadas nos transmissores e receptores são mais caras do que as elétricas. ... Ver mais

Considerando a figura acima, julgue os itens que se seguem.

Caso a antena 1 seja balanceada, com impedância de entrada de 150 S, e a linha 1 seja do tipo linha de transmissão bifilar, com impedância característica de 300 S, um circuito de casamento de impedância posicionado no ponto P anula a onda estacionária entre o ponto P e a antena 1 se nenhuma potência retornar ao transmissor tendo sido enviada por ele ao ponto P.

Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.

Ao contrário da linha de transmissão de fios paralelos, a linha coaxial ilustrada é uma estrutura desbalanceada, tal que, ao ser usada diretamente para a alimentação de uma antena dipolo, acarretará alteração no diagrama de radiação típico dessa antena. Esse problema pode ser resolvido, na prática, com o uso de um balun bazooka.

Julgue os itens que se seguem acerca dos sistemas de geração e de transmissão de energia elétrica.

Sempre que ocorre uma perturbação do tipo curto-circuito em uma linha de transmissão é necessário retirar a linha de serviço até que o problema seja investigado e corrigido.
