Questões de Engenharia de Telecomunicações do ano 2008

Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.

Caso se determinem, por meio de medidas, as impedâncias na entrada da linha nas situações de curto-circuito (Z_cc) e de circuito-aberto (Z_ca), então o módulo da impedância característica Z₀ desse cabo pode ser determinada por , em que                *z* significa o módulo de um número complexo z.

Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.

Considere-se que tenha sido inserido um único pulso de tensão na entrada da linha em curto-circuito e que não se tenha observado nenhum sinal refletido de volta para a entrada. Nessa situação, se a referida linha tem comprimento finito, a impedância característica do cabo pode ser determinada medindo-se a impedância na entrada da linha.

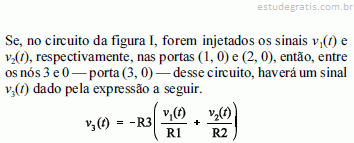

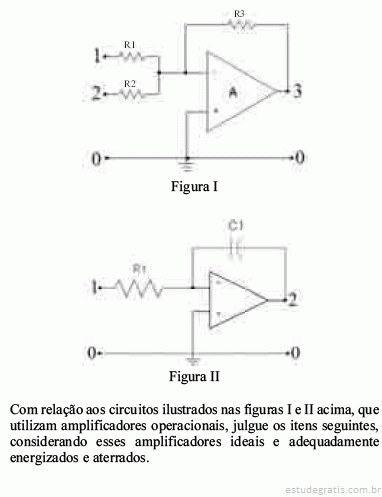

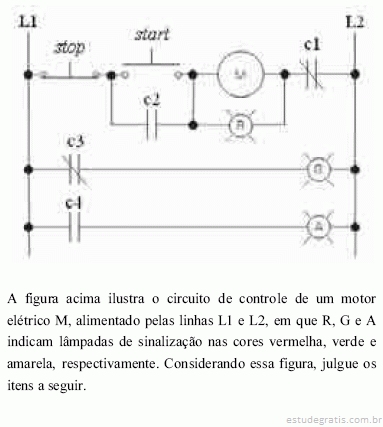

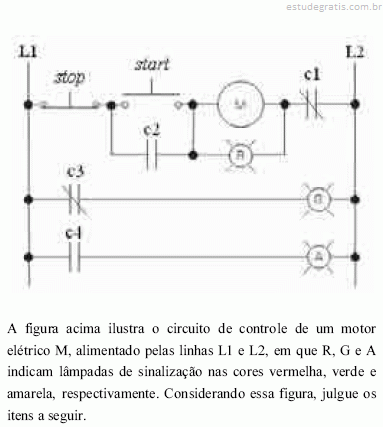

Na situação mostrada, o motor está parado e apenas a lâmpada G está acesa.

Considere-se que ocorra uma sobrecarga quando o motor estiver em funcionamento. Nessa situação, o contato c1, normalmente fechado, passará para a condição de aberto, desligando o motor.
