Questões sobre Eletrônica analógica e digital

Para a configuração com autopolarização do transistor JFET dada abaixo, assinale a alternativa CORRETA:

  • A. VGS = IDRS
  • B. VD =VDS −VS
  • C. VDS =VDD −ID (RS +RD)
  • D. Inicialmente, IG > ZERO
Clique em uma opção abaixo para responder a questão:
O número de flip-flops necessários para o projeto de um contador ondulante de módulo 100 (centena) é de:
  • A. 7.
  • B. 5.
  • C. 3.
  • D. 1.
Clique em uma opção abaixo para responder a questão:
Assinale a alternativa que indica o transistor controlado por tensão, com uma alta impedância de entrada e fabricado com metal-óxido-semicondutor.
  • A. TJB.
  • B. MOSFET.
  • C. Diodo Zener.
  • D. JFET.
  • E. TTL.
Clique em uma opção abaixo para responder a questão:

O circuito apresentado representa um conversor digitalanalógico utilizando amplificador operacional, no qual os sinais de entrada A, B, C e D são bits do código BCD 8421, dados por níveis de tensão 0 (zero volt) ou 1 V (um volt). A respeito dele, é correto afirmar que a tensão de saída Vs é dada pela equação

  • A.
  • B.
  • C.
  • D.
  • E.
Clique em uma opção abaixo para responder a questão:

Considerando um amperímetro que utiliza um galvanômetro como sensor, para que a medida seja a mais precisa possível, é necessário que o amperímetro seja ligado em

  • A. paralelo ao circuito no qual se deseja medir a corrente e que a resistência interna (R´) seja muito maior que a do galvanômetro.
  • B. paralelo ao circuito no qual se deseja medir a corrente e que a resistência interna (R´) seja muito menor que a do ramo em que está inserido.
  • C. série ao circuito no qual se deseja medir a corrente e que a resistência interna (R´) seja aproximadamente a mesma que a do ramo em que está inserido.
  • D. série ao circuito no qual se deseja medir a corrente e que a resistência interna (R´) seja aproximadamente a mesma que a do galvanômetro.
  • E. série ao circuito no qual se deseja medir a corrente e que a resistência interna (R´) seja muito menor que a do ramo em que está inserido.
Clique em uma opção abaixo para responder a questão:
Um amplificador operacional ideal responde apenas à diferença de sinal (v2 – v1), ou seja, quando os sinais são iguais, a saída é nula. Assinale alternativa que indica como é conhecida essa propriedade do amplificador operacional.
  • A. Ganho diferencial.
  • B. Ganho de malha aberta.
  • C. Rejeição de modo comum.
  • D. Anulação de offset.
  • E. Amplificação operacional.
Clique em uma opção abaixo para responder a questão:

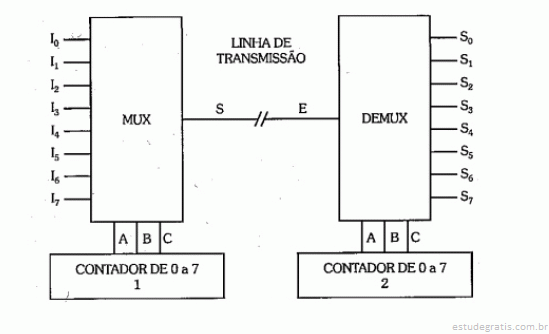

A figura a seguir representa o esquema de um circuito de transmissão de dados, através de multiplexadores e demultiplexadores.

Com base no exposto, é correto afirmar que a função dos contadores no circuito é

  • A. gerar os dados a serem transmitidos.
  • B. transformar o sinal paralelo em série.
  • C. transformar o sinal série em paralelo.
  • D. selecionar os dados a serem transmitidos.
Clique em uma opção abaixo para responder a questão:
No que diz respeito aos controladores lógicos programáveis (CLPs), julgue os próximos itens. Inicialmente, a programação dos CLPs era realizada por meio da linguagem Assembly; posteriormente, essa linguagem foi substituída pelas linguagens de alto-nível, a exemplo das linguagens gráficas. Estas últimas permitem a construção de programas a partir de blocos básicos como flip-flops e contadores.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:
Acerca de circuitos lógicos, julgue os itens a seguir.

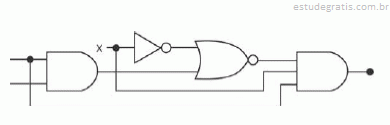

O circuito representado na figura abaixo pode ser implementado de maneira mais eficiente utilizando-se apenas uma porta NOT e uma porta AND.



  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

  • A.

    trata-se de um filtro passa faixa.

  • B.

    ressalta sons graves, no entanto s¨® ¨¦ utilizado com alto falante de 16 ¦¸.

  • C.

    elimina o fenômeno da reverberação.

  • D.

    um sinal com frequ¨ºncia de 600 Hz ¨¦ transformado em um sinal de 300 Hz, se este for um divisor por dois.

  • E.

    apenas os sinais de baixa frequ¨ºncia são atenuados pelo divisor.

Clique em uma opção abaixo para responder a questão:
