Questões sobre Eletrônica analógica e digital

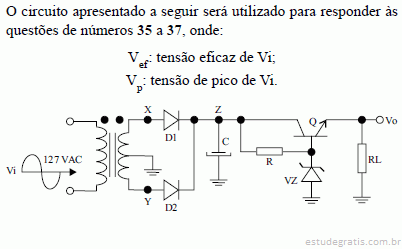

11,3.

11,7.

12,0.

12,3.

12,7.

20.

24.

50.

60.

100.

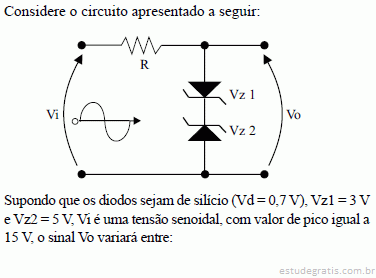

+4,3 V e – 2,3 V.

+5 V e –3 V.

+5,7 V e – 3,7 V.

+8 V e – 8 V.

+9,3 V e – 11,3 V.

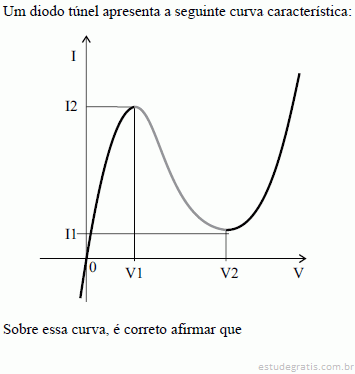

a região entre 0 e V1 é a que apresenta os efeitos característicos do diodo túnel.

a região entre V1 e V2 possibilita a implementação de osciladores de relaxação de frequências baixas (até 100 MHz).

caso o diodo seja polarizado com tensões acima de V2, ele se danificará.

caso o diodo seja polarizado com uma tensão acima de V2, ele funcionará como um diodo Zener.

caso o diodo seja polarizado com uma tensão na faixa de V1 a V2, ele exibirá uma resistência negativa.

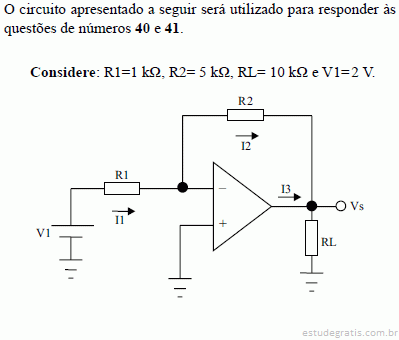

–-10.

-–9,1.

–-0,91.

9,1.

10.
