Questões de Engenharia de Telecomunicações do ano 2008

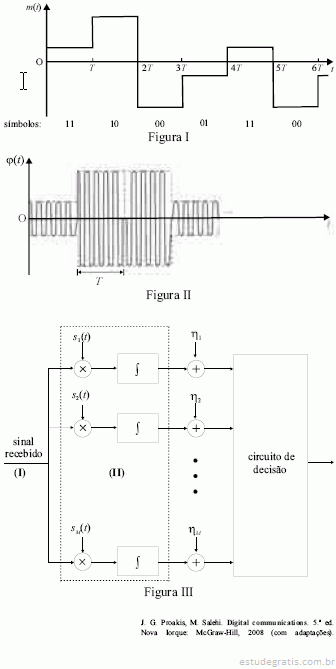

É possível implementar corretamente o diagrama de blocos ilustrado na figura III, substituindo-se os M blocos misturador – integrador indicados por (II), nessa figura, por apenas um único filtro.

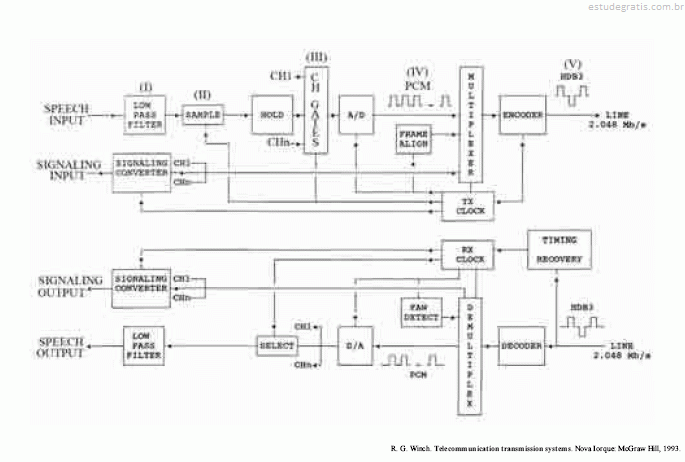

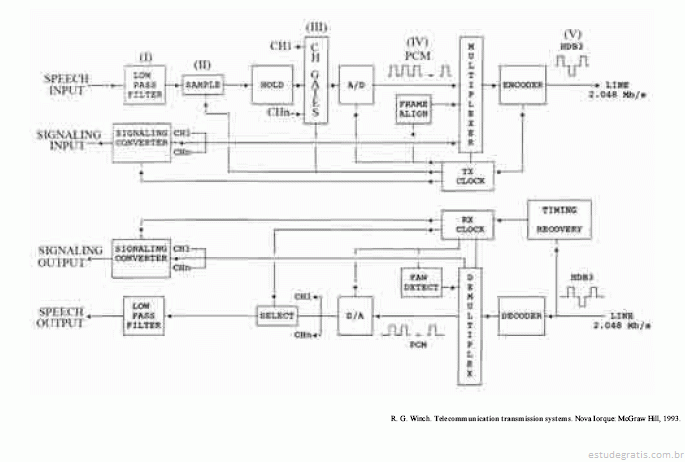

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

O período de amostragem utilizado no dispositivo indicado por (II) na figura é igual a 125 :s, para sistemas que operam com banda base de voz de 4 kHz e taxa de amostragem mínima de Nyquist.

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

Tipicamente, no Brasil, utiliza-se o valor de n igual a 80, seguindo-se uma tendência européia e japonesa, no equipamento designado por (III) na figura.

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

Para uma codificação PCM de 8 bits e taxa de amostragem de 8.000 amostras por segundo, o sinal indicado por (IV) na figura tem taxa igual a 32 kbps.

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

É correto inferir-se da figura que o sistema descrito acima, por seu diagrama de blocos, é assíncrono.
