Questões de Engenharia Eletrônica do ano 2008

Julgue os itens que se seguem, a respeito de geradores síncronos.

O motor síncrono é também conhecido como motor em gaiola, em razão da estrutura dos enrolamentos do seu rotor se assemelhar a uma gaiola de esquilo.

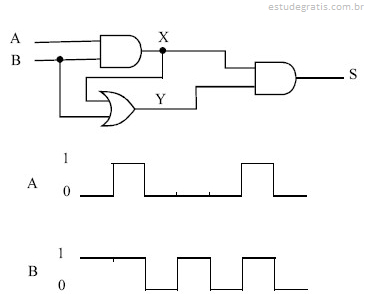

Tendo como base o circuito lógico mostrado na figura acima, e considerando os sinais aplicados às entradas A e B, julgue os itens que se seguem.

O sinal de saída S assume a forma equivalente ao de B.

Tendo como base o circuito lógico mostrado na figura acima, e considerando os sinais aplicados às entradas A e B, julgue os itens que se seguem.

No intervalo considerado, o sinal Y apresenta mais pulsos na posição 1 que o sinal X.

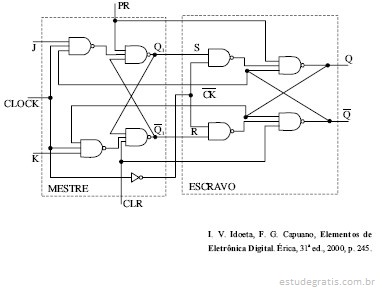

A figura acima mostra um Flip-Flop do tipo JK mestre-escravo com entrada preset (PR) e clear (CLR). Considerando essas informações, julgue os itens seguintes.

Suponha que o controle de preset (PR) assuma o valor zero. Então, para esta condição, a saída Q do circuito também assumirá o valor zero.

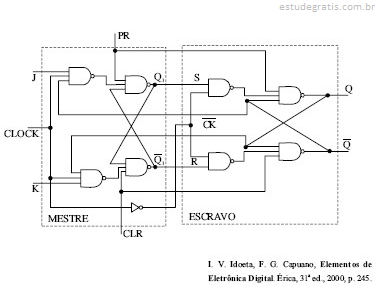

A figura acima mostra um Flip-Flop do tipo JK mestre-escravo com entrada preset (PR) e clear (CLR). Considerando essas informações, julgue os itens seguintes.

Os controles de PR e clear (CLR) estão simultaneamente ligados aos circuitos mestre e escravo.
