Questões de Engenharia Eletrônica do ano 2008

Tendo como referência o circuito elétrico mostrado na figura acima, julgue os itens a seguir.

As correntes I 1 e I 2 no circuito são iguais a 1,25 A e 2,5 A, respectivamente.

Tendo como referência o circuito elétrico mostrado na figura acima, julgue os itens a seguir.

A fonte de tensão F1 está gerando 50% da potência que a fonte F2 está gerando.

Tendo como referência o circuito elétrico mostrado na figura acima, julgue os itens a seguir.

A corrente elétrica que flui entre os pontos X e Y é igual a 0,5 A.

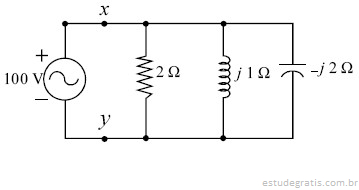

Considerando que o circuito mostrado na figura acima funciona em regime senoidal permanente e que a tensão da fonte corresponde a um valor eficaz e sabendo que operador complexo j é definido como  , julgue os itens que se seguem.

A impedância equivalente entre os terminais x e y da fonte é puramente resistiva.

Considerando que o circuito mostrado na figura acima funciona em regime senoidal permanente e que a tensão da fonte corresponde a um valor eficaz e sabendo que operador complexo j é definido como  , julgue os itens que se seguem.

A corrente eficaz que circula pela fonte é igual 200 A.
