Questões de Engenharia Eletrônica do ano 2008

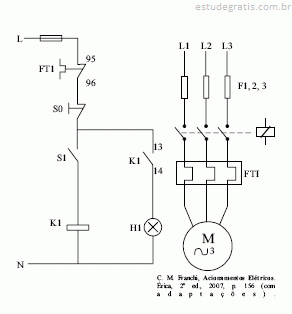

Considerando o circuito de comando e o circuito de força de um motor de indução trifásico, mostrado na figura acima, julgue os itens a seguir.

Pressionando-se o botão S1, energiza-se a bobina do contactor K1.

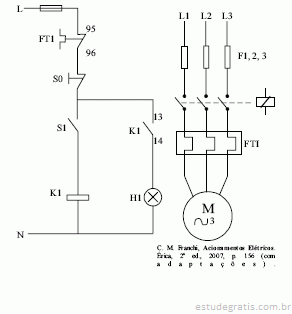

Considerando o circuito de comando e o circuito de força de um motor de indução trifásico, mostrado na figura acima, julgue os itens a seguir.

O selo do contactor é indicado no circuito por H1.

Considerando o circuito de comando e o circuito de força de um motor de indução trifásico, mostrado na figura acima, julgue os itens a seguir.

No diagrama de comando, a alimentação ocorre entre fase e neutro. Nesse caso, a fase é protegida por fusível.

Considerando o circuito de comando e o circuito de força de um motor de indução trifásico, mostrado na figura acima, julgue os itens a seguir.

Após a partida, sem que fosse pressionado qualquer botão, ou alterada qualquer parte nos circuitos, o motor diminui sua velocidade e pára. Considerando que a rede elétrica não apresentou problema e que o motor estava girando a vazio, é correto afirmar, nesse caso, que um dos fusíveis do circuito de força queimou.

A respeito de transmissão e de distribuição de energia elétrica, julgue os itens subseqüentes.

Os níveis de tensão nominal em baixa tensão padronizados no Brasil incluem 250 V e 100 V.
