Listagem de Questões de Engenharia Eletrônica do ano 2008

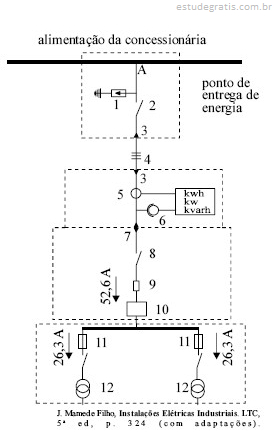

A figura acima mostra parte do diagrama unifilar de uma instalação elétrica conectada à rede da concessionária de energia elétrica. Na instalação como um todo, existem diversos equipamentos, mas na figura são mostrados apenas os equipamentos do lado de alta tensão. Com relação a essas informações, julgue os itens subseqüentes.

Os equipamentos 5 e 6, no diagrama, são necessários para a adaptação dos níveis de sinal visando à alimentação de medidores de energia ativa e reativa.

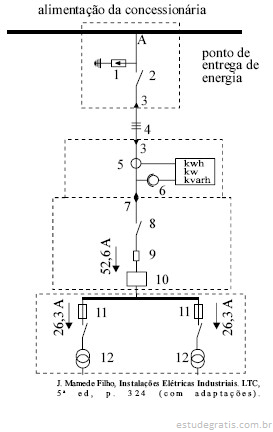

A figura acima mostra parte do diagrama unifilar de uma instalação elétrica conectada à rede da concessionária de energia elétrica. Na instalação como um todo, existem diversos equipamentos, mas na figura são mostrados apenas os equipamentos do lado de alta tensão. Com relação a essas informações, julgue os itens subseqüentes.

Cabos isolados são indicados no diagrama pelo número 4. Os cabos, neste caso, podem ser isolados com material à base de cloreto de polivinila (PVC).

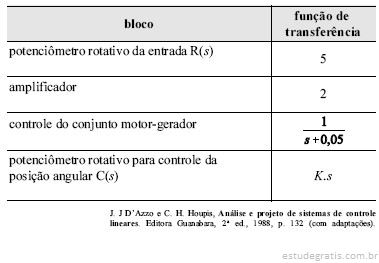

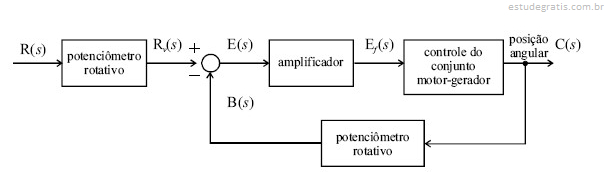

A figura acima mostra um sistema de controle de posição angular de uma peça, a qual faz parte de um kit didático para experimentos de laboratório de uma escola. Cada bloco no diagrama é representado pelas respectivas funções de transferência, conforme descrito na tabela seguir.

Considerando que na descrição acima K é uma constante e s é o operador da transformada de Laplace, julgue os itens que se seguem.

Para K>0, o ramo do potenciômetro para controle da posição angular C(s) forma uma malha de realimentação negativa no sistema.

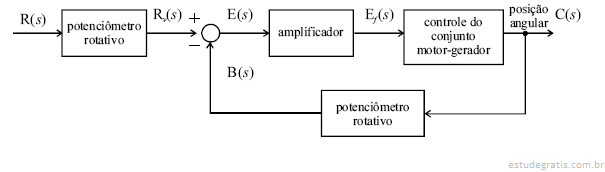

A figura acima mostra um sistema de controle de posição angular de uma peça, a qual faz parte de um kit didático para experimentos de laboratório de uma escola. Cada bloco no diagrama é representado pelas respectivas funções de transferência, conforme descrito na tabela seguir.

Considerando que na descrição acima K é uma constante e s é o operador da transformada de Laplace, julgue os itens que se seguem.

A função de transferência que relaciona a posição angular C(s) e a entrada R(s) é dada por

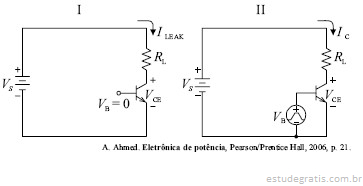

Considere os circuitos I e II mostrados a seguir.

Considerando que VB no circuito II é uma tensão que não é nula durante todo intervalo de tempo, julgue os itens que se seguem.

Comparando as duas configurações, a dissipação de potência no transistor é maior no circuito I.
