Questões de Engenharia Eletrônica do ano 2008

Em um laboratório de ensino foi montado o circuito elétrico da figura acima com a finalidade de controlar a velocidade de um motor CC por meio do reostato de campo. A armadura do motor CC é alimentada por fonte CC independente, a qual apresenta potência adequada para atendimento do motor. Tendo como base essas informações, julgue os itens a seguir.

Considere que o reostato de campo seja ajustado de modo que a tensão de campo diminua. Esse procedimento faz com que a velocidade do motor também diminua.

Em um laboratório de ensino foi montado o circuito elétrico da figura acima com a finalidade de controlar a velocidade de um motor CC por meio do reostato de campo. A armadura do motor CC é alimentada por fonte CC independente, a qual apresenta potência adequada para atendimento do motor. Tendo como base essas informações, julgue os itens a seguir.

Suponha que o motor acione uma carga mecânica em seu eixo que pode ter velocidade ajustada para valores para mais ou para menos, mesmo mantida a tensão de alimentação na armadura constante. Nessa situação, é correto afirmar que a corrente pelo amperímetro diminui, caso a velocidade do motor seja aumentada.

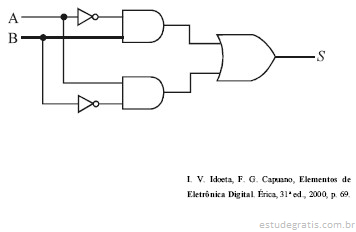

A respeito do circuito lógico acima, julgue o item a seguir.

A expressão booleana resultante para a saída S é S=A.B.

Julgue os itens que se seguem, a respeito de geradores síncronos.

Um gerador síncrono de pólos lisos, em geral, apresenta número de pólos muito superior ao de um gerador similar de pólos salientes.

Julgue os itens que se seguem, a respeito de geradores síncronos.

Em uma mesma usina funcionando em regime permanente, a freqüência elétrica de um gerador de pólos salientes e a de um gerador de pólos lisos, sincronizados, são iguais.
