Questões de Engenharia Eletrônica do ano 2008

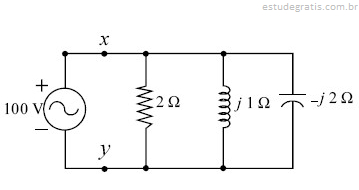

Considerando que o circuito mostrado na figura acima funciona em regime senoidal permanente e que a tensão da fonte corresponde a um valor eficaz e sabendo que operador complexo j é definido como  , julgue os itens que se seguem.

Se nesse circuito a freqüência da fonte é igual a 60 Hz, o valor da indutância do indutor é superior a 2,5 mH.

A respeito de circuitos elétricos lineares e parâmetros concentrados e invariantes no tempo, julgue os itens subseqüentes.

Pelo teorema de Thevenin, substitui-se um circuito linear, entre dois terminais, por uma fonte de corrente independente e uma impedância equivalente que é colocada em paralelo com esta fonte.

A respeito de circuitos elétricos lineares e parâmetros concentrados e invariantes no tempo, julgue os itens subseqüentes.

O método das tensões nodais aplicado na resolução de um circuito elétrico requer a definição de um nó de referência, ao qual todas as tensões devem ser referenciadas.

A respeito de circuitos elétricos lineares e parâmetros concentrados e invariantes no tempo, julgue os itens subseqüentes.

Para aplicar o método das malhas na resolução das equações de circuitos elétricos, além da definição de uma malha de referência, é necessário converter as fontes de corrente controlada, caso existam no circuito, em fontes de corrente independentes.

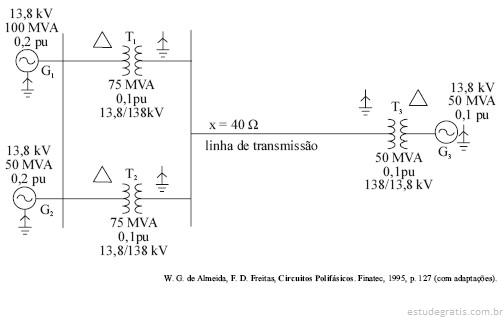

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

A reatância do gerador G1 já se encontra na base comum do sistema.
