Questões de Engenharia Eletrônica do ano 2008

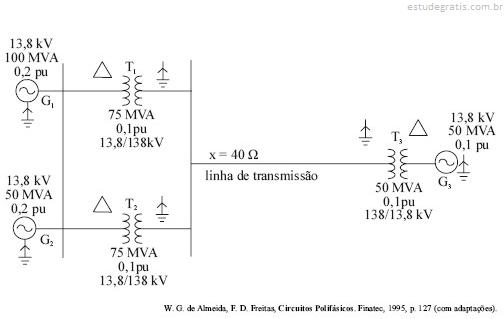

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

Todos os geradores têm o centro da ligação em estrela (ponto comum da ligação em estrela) solidamente aterrado.

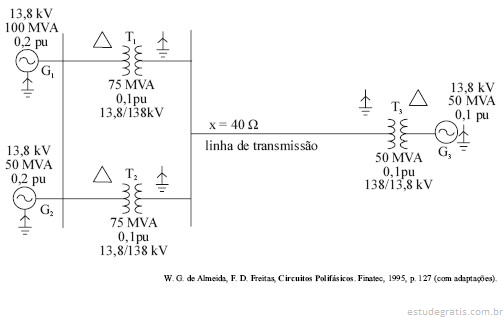

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

A reatância da linha de transmissão convertida para pu na base do sistema é superior a 0,4 pu.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

Havendo uma falta trifásica no lado de alta tensão do transformador T1, o gerador G3 não contribuirá para a corrente de falta. Ou seja, a sua presença no circuito não afetará a intensidade da corrente de curto-circuito no lado de alta tensão do transformador T1.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

Considere faltas do tipo fase-terra do lado de alta tensão dos transformadores. Como os lados de baixa tensão dos transformadores estão ligados em triângulo, as correntes de curto-circuito não serão afetadas pelas impedâncias de seqüência zero dos geradores.

w

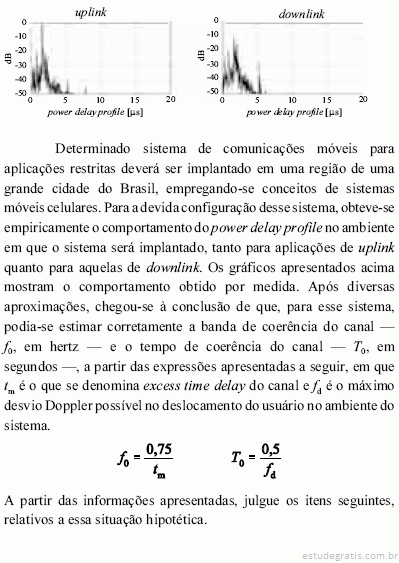

O gráfico de power delay profile para o uplink ilustrado acima pode ter sido obtido por meio de um sinal CW transmitido com freqüência adequadamente ajustada, a partir de um móvel com velocidade média também ajustada, para se provocar o máximo desvio Doppler desejado, e por meio da medida da correlação entre o sinal transmitido e o sinal recebido, utilizando-se um analisador de redes vetorial. Esse procedimento permite igualmente a estimação da banda de coerência do canal, conforme especificado.
