Questões de Engenharia Eletrônica do ano 2004

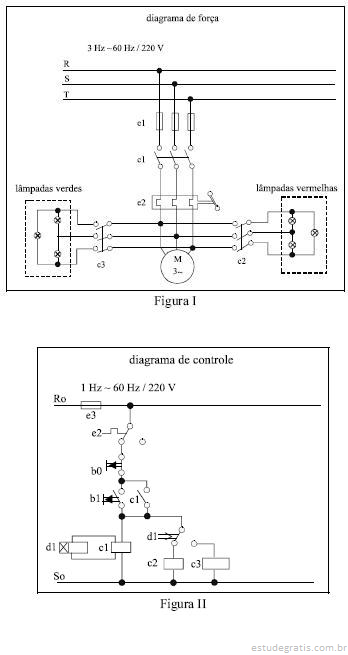

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

O ajuste em 65 A é adequado para o relé e2.

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

Se os fusíveis e1 forem de 80 A, eles estarão corretamente dimensionados.

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

Se o motor estiver desenergizado e o botão b1 for pressionado, as lâmpadas vermelhas serão acesas antes das lâmpadas verdes.

As figuras I e II ao lado mostram os diagramas de força e de controle do acionamento de um motor de indução trifásico com rotor em gaiola. Considere que esse motor possua corrente nominal de 52 A, que ele sempre parta com tensão nominal, aciona carga que exige conjugado constante, não tenha letra-código e possua elevação de temperatura admissível de 40 ºC. Com relação ao motor descrito, aos seus diagramas e acionamento, julgue os itens seguintes, considerando que todos os componentes do motor funcionam perfeitamente.

Uma vez ligadas, as lâmpadas verdes serão desligadas se a bobina de c1 for desenergizada.

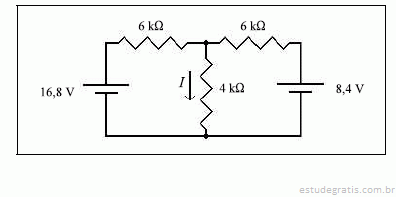

Com relação ao circuito elétrico acima, julgue o item seguinte.

O valor da corrente I é igual a 1,8 A.
