Questões de Engenharia Eletrônica do ano 2004

No que se refere a sistemas de comunicação via rádio, julgue os itens seguintes.

Considere que o sistema radiante de um sistema de radiocomunicação seja composto de um dipolo de meia onda localizado paralelamente e a uma distância de   m de um plano perfeitamente condutor, que pode ser considerado infinito. Na recepção, o sinal transmitido ilumina uniformemente uma antena parabólica circular de 1 m de diâmetro, distante 10 km do dipolo. Nessa situação, caso a potência transmitida pelo dipolo seja igual a 60 mW, é correto afirmar que a máxima potência recebida pelo refletor será superior a 0,1 nW.

No que se refere a sistemas de comunicação via rádio, julgue os itens seguintes.

A propagação de sinais com freqüência na parte superior da banda de VHF pode ser influenciada pela ionosfera devido, principalmente, aos efeitos de ionização esporádica da camada E da ionosfera terrestre. Esses efeitos podem provocar a formação de dutos atmosféricos, o que causa variação na intensidade de campo no receptor.

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

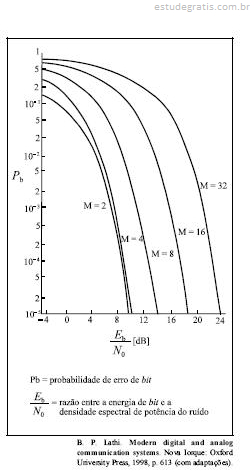

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

A densidade espectral de potência do sinal s₁(t) é nula para a freqüência de 8 MHz e tem a vantagem, com relação aos códigos de linha RZ polar e manchester, de não apresentar nível DC. No entanto, apresenta a desvantagem, com relação a essas técnicas, de que 90% de sua energia está concentrada em banda de freqüência de maior largura.

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

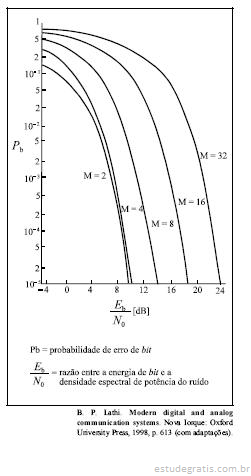

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

Se o sistema opera em condições ideais, o filtro na saída do transmissor deve ser do tipo passa-faixa e sua largura de banda de 3 dB pode ser inferior a 1,5 MHz.

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

A partir das informações apresentadas, é correto concluir que o sistema transmissor possui oscilador local de freqüência igual a 9,9 GHz ou 10,1 GHz.
