Questões de Engenharia Eletrônica do ano 2004

Um osciloscópio é utilizado para medir a amplitude e a freqüência de uma onda senoidal. Em determinada medida, a escala vertical está ajustada para 0,5 V por divisão e a escala horizontal está ajustada para 10 ms por divisão. Com relação a essa medida, julgue o item seguinte.

Considere que um ciclo do sinal medido ocupe 4 divisões horizontais e que a amplitude de pico a pico corresponda a quatro divisões. Nesse caso, a amplitude do sinal é de 2 V pico a pico e a freqüência é de 50 Hz.

Diodos semicondutores são dispositivos muito usados em circuitos de telecomunicação e em circuitos eletrônicos. Com relação a esse dispositivo, julgue o item seguinte.

Os diodos semicondutores podem ser fabricados com silício dopado com materiais pentavalentes ou trivalentes, o que resulta em materiais do tipo n e do tipo p. Esses materiais são utilizados para formar junções pn cuja tensão de operação é, normalmente, de 0,2 V quando submetida a polarização direta.

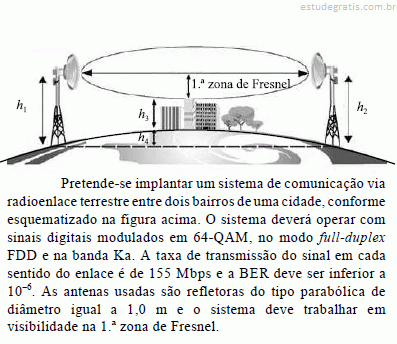

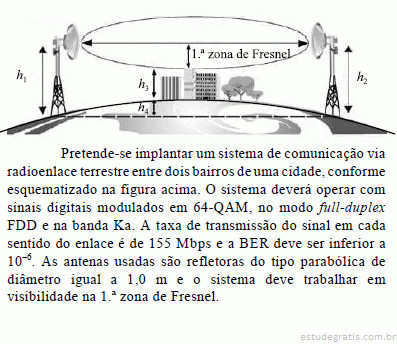

Com relação ao sistema descrito acima, julgue os itens subseqüentes.

Caso o sistema operasse no modo ATM, a transmissão ocorreria na forma de células de tamanho fixo e permitiria a transmissão tanto de serviços do tipo CBR (constant bit rate) quanto de vídeo no modo RT-VBR (real-time variable bit rate) e de tráfego IP na forma ABR (available bit rate).

Com relação ao sistema descrito acima, julgue os itens subseqüentes.

A banda de freqüências ocupada pelo sinal transmitido em cada sentido do enlace deve ser superior a 25 MHz.

Com relação ao sistema descrito acima, julgue os itens subseqüentes.

Se o sistema operasse na banda Ku, as alturas das antenas — h₁ e h₂ — poderiam ser menores do que aquelas utilizadas na operação em banda Ka, respeitando-se ao estabelecido com relação à visibilidade e mantendo-se os outros parâmetros do sistema inalterados.
