Questões de Engenharia Eletrônica do ano 2004

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

A ERP do sistema transmissor é inferior a 60 dBm.

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

Caso o sistema receptor opere no limite de sua sensibilidade, e supondo propagação por espaço livre com perda adicional estimada em 40 dB, então d deve ser inferior a 16 km.

      A Polícia Federal (PF), em uma operação de busca e apreensão, capturou um sistema de transmissão ponto-a-ponto com a seguinte descrição.

► O sistema é utilizado para transmitir dados gerados por diversos computadores pertencentes a uma rede LAN (local area network).

► Os dados dos computadores pertencentes à LAN são multiplexados em TDM por um equipamento com capacidade de gerar em sua saída o sinal em banda base s₁(t), no formato NRZ polar, à taxa de 4 Mbps.

► O sinal s₁(t),  é injetado em um modulador QPSK, com eficiência espectral de 1,5 bps/Hz, gerando, em sua saída, o sinal s₂(t),  de freqüência central 100 MHz.

► O sinal s₂(t),  é injetado em um upconverter, o que resulta no sinal s₃(t),  de freqüência central 10 GHz.

► O sinal s₃(t),  é amplificado em potência e em seguida filtrado, gerando o sinal s₄(t), A potência do sinal s₄(t),  é igual a 0,5 W.

► O sinal s₄(t),  é injetado em um sistema transmissor casado composto por um guia de onda e uma antena de refletor parabólico offset de ganho igual a 35 dBi.

       Durante a operação, a PF apreendeu também o receptor do sistema, cuja sensibilidade é igual a –80 dBm, que estava localizado à distância d do transmissor e utilizava antena/guia de onda com as mesmas características do sistema radiante do transmissor. A temperatura efetiva de ruído do sistema receptor, desconsiderando a antena e o guia de onda, é

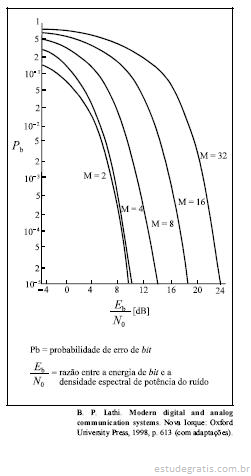

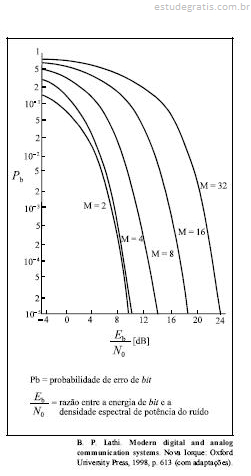

Sabendo que a relação entre a potência do sinal e a potência do ruído   no sistema receptor é igual a 11 dB, então, a BER do sistema, quando em operação, deve ser menor que 10^-3.

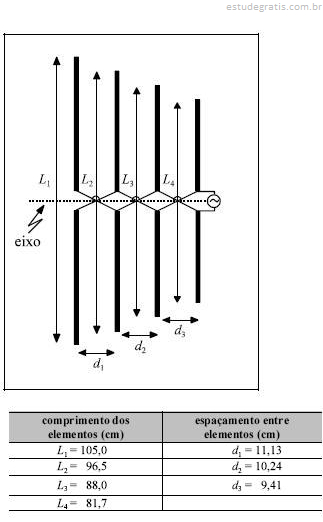

Considerando a figura acima, que mostra um tipo de antena de tubos condutores, cujas dimensões principais estão listadas na tabela, julgue os itens a seguir.

Trata-se de uma antena log-periódica que, caso seja corretamente construída, pode operar na recepção de sinais na banda de VHF entre 144 MHz e 148 MHz.

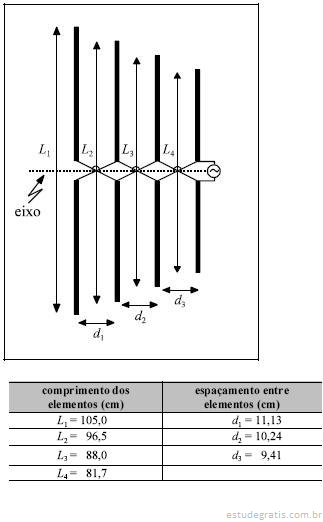

Considerando a figura acima, que mostra um tipo de antena de tubos condutores, cujas dimensões principais estão listadas na tabela, julgue os itens a seguir.

Uma antena de fios com a característica de construção mostrada tem diagrama de radiação com máximo na direção do eixo indicado, no sentido do menor para o maior elemento. Esse tipo de estrutura pode apresentar ganho de valor maior que 17 dBi na direção de máxima radiação.
