No projeto em alto nível de abstração, é usual representar o comportamento de um circuito por meio de algoritmos escritos em linguagens de programação, como C ou C++. Ignorando os problemas de entrada e de saída e assumindo que cada operação leva um ciclo de relógio e que a arquitetura do circuito deve seguir o modelo FSMD, de Gajsky (unidade de controle/unidade operativa), considere o problema de projetar um hardware que implemente o código acima apresentado. Com relação a essa situação, julgue os seguintes itens.

Levando-se em conta o problema do reescalonamento das operações, o código acima poderia ser executado em dois ciclos de relógio.

No projeto de circuitos integrados, utiliza-se uma variedade de tecnologias de implementação e de técnicas e estilos de projeto. Nesse contexto, julgue os itens que se seguem.

A expressão vai=(x^y)*vem+(x*y), em que ^ * e + são as operações lógicas OU-EXCLUSIVO, E e OU, respectivamente, descreve corretamente a função vai-um de um somador completo (full-adder).

As instalações elétricas constituem parte de fundamental importância para a segurança e o conforto de usuários de construções civis. A respeito de tais instalações, julgue os itens subseqüentes.

Nos circuitos polifásicos, quando a área da seção dos condutores fase, em cobre, for igual ou inferior a 16 mm², o condutor neutro deve ter a mesma seção que os condutores fase.

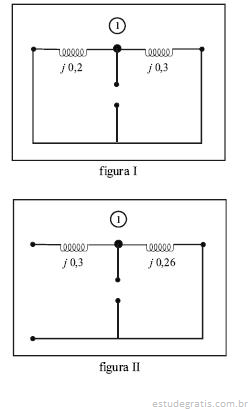

As figuras I e II mostradas a seguir representam, respectivamente, os circuitos equivalentes de seqüência positiva (sem a fonte equivalente) e de seqüência zero em um determinado barramento de um sistema de potência trifásico hipotético. O valor das reatâncias estão em pu da base 100 MVA e 10 kV, que é a tensão nominal do barramento  , no qual as grandezas estão referenciadas. Suponha que a rede de seqüência negativa seja idêntica à de seqüência positiva, a menos da fonte equivalente.

Considerando as bases de tensão e de potência informadas e a tensão equivalente do circuito de seqüência positiva igual a 1,0 pu, e que os curtos-circuitos são francos (resistências de falta nulas), julgue os itens que se seguem, quanto às faltas assimétricas no barramento.

A corrente de seqüência positiva devida a uma falta assimétrica do tipo fase-fase na barra tem intensidade inferior a 20 kA.

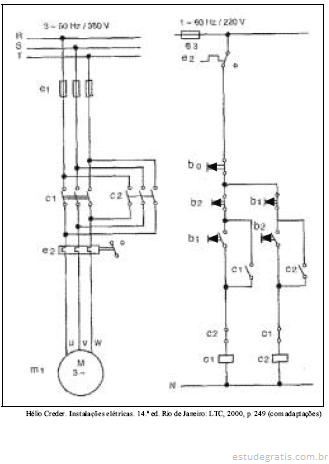

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

No acionamento, existem dois contatos seladores. São, também, utilizados apenas dois contatos auxiliares dos contatores.
