Questões de Engenharia Eletrônica do ano 2004

Uma carga trifásica equilibrada conectada em Delta com impedâncias Z = (3+ j4) por fase é alimentada por uma fonte de tensão, também trifásica equilibrada, de 380 volts entre fases. A intensidade das correntes de linha é de, aproximadamente:

 A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre os terminais A e B quando a resistência da carga é variada desde um valor muito alto até zero é:

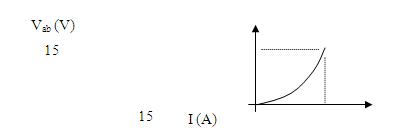

A)

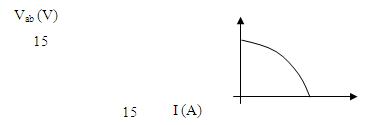

B)

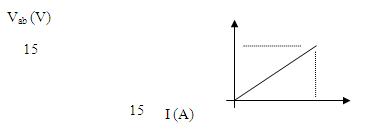

C)

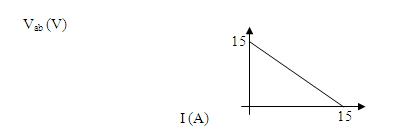

D)

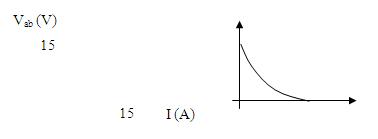

E)

Um transformador monofásico de 10 kVA, 500/250 V tem uma resistência no enrolamento do primário de 1,1 e no secundário de 0,2A perda total nesses enrolamentos, com o transformador operando em meia carga (5 kVA) será de, aproximadamente:

A transformação Y-Δ é muitas vezes conveniente para a resolução de problemas de circuitos elétricos. Supondo-se que as cargas trifásicas representadas na figura abaixo são equivalentes, o valor de Za será de:

No diagrama abaixo "L" é uma lâmpada de 127 V/100 W alimentada pela rede elétrica de 127 V/AC (Fase e Neutro) e deve ser ligada e desligada pela chave "S". Os pontos de ligação estão numerados.

A ligação certa entre os pontos, de modo que as condições acima sejam satisfeitas, é:
