Questões sobre Eletrônica Digital

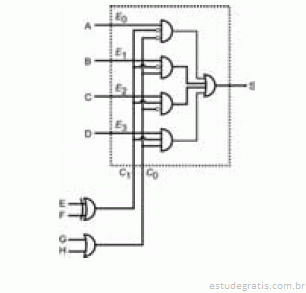

A figura acima mostra um circuito combinacional que utiliza um multiplexador de 4 para 1, com dois bits de controle C₀ e C₁, 4 bits de entrada, E₃, E₂, E₁ e E₀, e uma saída S. O circuito construído com base nesse multiplexador tem 8 entradas, A, B, C, D, E, F, G e H, e uma saída S que coincide com a saída do multiplexador. Com relação a esse circuito, julgue o item abaixo.

Se os bits ABCDEFGH tiverem o valor 11110000, então a saída S terá o valor 1.

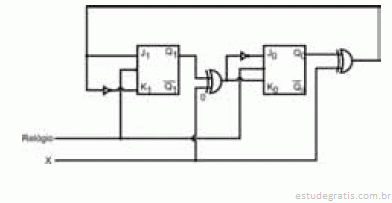

A figura acima mostra um circuito sequencial que usa flip-flops JK gatilhados por borda de descida, implementado com circuitos integrados com tecnologia TTL. Nesse circuito, o relógio é um sinal TTL compatível com os circuitos integrados usados e o sinal X é um sinal de controle TTL que pode ter valor lógico 0 ou 1. Com relação a esse circuito, julgue o item abaixo.

Se o sinal X estiver em nível lógico 0, então a sequência realizada pelos bits Q₁Q₀ será 00 → 01 →11→ 10 → 00, e se repetirá de forma cíclica.

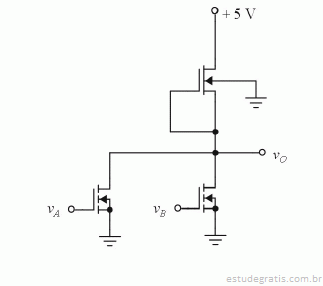

O circuito acima representa uma porta lógica digital implementada com a tecnologia NMOS. Os transistores de chaveamento (com entradas v_A e v_B) são idênticos e do tipo enriquecimento, mas o transistor de carga é do tipo depleção. As tensões de limiar dos transistores de chaveamento e carga são 1 V e -3 V, respectivamente. Para esse circuito, o nível lógico alto (1 digital) é definido como qualquer tensão analógica compreendida entre 3,5 V e 5 V, e o nível lógico baixo (0 digital) corresponde às tensões analógicas entre 0 e 1,8 V. Esse circuito apresenta duas peculiaridades:

I se pelo menos um dos transistores de chaveamento operar com entrada em 5 V, a tensão de saída v_O não excederá 0,3 V;

II somente com ambas as entradas simultaneamente no nível lógico baixo, a saída atinge o nível lógico alto.

Com base nessas informações, julgue os itens subsequentes.

O circuito desempenha a função de porta NAND (complemento da porta lógica E) de duas entradas.

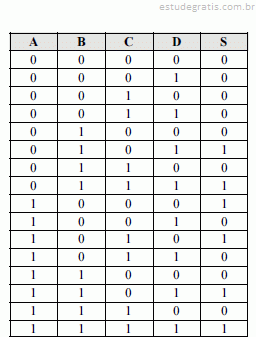

A tabela acima mostra a tabela verdade de um circuito combinacional com entradas A, B, C e D, e saída S. Com relação a esse circuito, julgue os itens subsequentes.

A expressão mínima, na forma produto de somas, para esse circuito é dada por

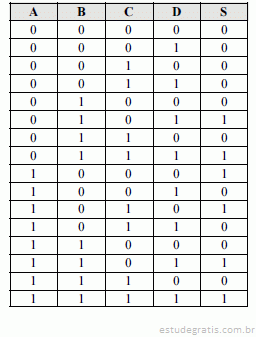

A tabela acima mostra a tabela verdade de um circuito combinacional com entradas A, B, C e D, e saída S. Com relação a esse circuito, julgue os itens subsequentes.

A expressão mínima, na forma soma de produtos, para esse circuito é dada por
