Questões sobre Eletrônica Digital

Tendo como base a tabela precedente, que apresenta parâmetros para famílias de circuitos lógicos, julgue os itens subsecutivos.

Entre as famílias apresentadas, a 74 possui maior capacidade de acionamento de entradas de mesma série.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

Tendo como base a tabela precedente, que apresenta parâmetros para famílias de circuitos lógicos, julgue os itens subsecutivos.

A família 74LS tolera um spike de ruído negativo para o estado alto de 0,3 V.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

Tendo como base a tabela precedente, que apresenta parâmetros para famílias de circuitos lógicos, julgue os itens subsecutivos.

Ainda que as famílias apresentadas sejam todas TTL, os requisitos de interface, corrente e tensão variam de acordo com a família utilizada.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

De acordo com a topologia apresentada no circuito da figura anterior, utilizado para realizar uma operação lógica, julgue os próximos itens.

O circuito é uma implementação de uma porta NAND CMOS de duas entradas.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:
Julgue os próximos itens, a respeito de sistemas computacionais. A arquitetura de Harvard diferencia-se da de Von Neumann por apresentar apenas um barramento físico externo, no qual se compartilham dados e endereços.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:
Julgue os próximos itens, a respeito de sistemas computacionais. Os processadores embasados na tecnologia CISC (complex instruction set computing) não têm a função de microprogramação; as instruções são executadas diretamente pelo hardware.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:
Julgue os próximos itens, a respeito de sistemas computacionais. Os sistemas operacionais de multitarefa cooperativa executam mais de um programa ao mesmo tempo, mas o programa que está em primeiro plano tem controle sobre o processador; no caso de esse programa falhar, o computador é bloqueado e tem de ser reiniciado.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

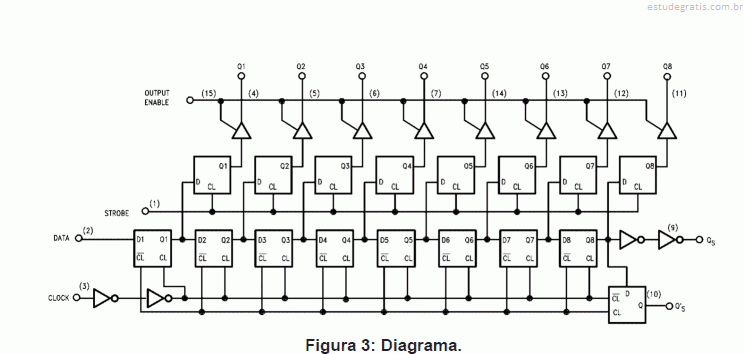

Ao analisar a Figura 3, um Engenheiro Eletricista constatou que essa figura mostra o diagrama de blocos de um

  • A. circuito integrado registrador de deslocamento de 8 bits com saídas tristate.
  • B. Flip-flop JK síncrono.
  • C. circuito integrado registrador de deslocamento de 16 bits multiplexado com saídas em coletor aberto.
  • D. contador de década.
  • E. circuito integrado de multiplex utilizado em comunicação de dados com tecnologia TTL família 54LS.
Clique em uma opção abaixo para responder a questão:
Em relação aos microcomputadores, seus principais componentes e sua organização, assinale a alternativa correta.
  • A. A memória RAM de um computador é responsável por armazenar dados retentivos que devem ser preservados mesmo na ausência de energia elétrica.
  • B. O contador de programa é a entidade responsável por armazenar os endereços dos códigos de instruções à medida que são buscadas na memória.
  • C. As interfaces de entrada e saída de um microcomputador são independentes da CPU, pois têm processadores autônomos e, portanto, não compartilham do mesmo barramento de dados que as entidades de memória RAM e ROM.
  • D. O BIOS de um microcomputador tem a função prioritária de proteger o sistema operacional contra vírus e ataques de hackers.
  • E. O HD de todos os microcomputadores é construído de memória NVRAM, pois assim não perde as informações quando o dispositivo está desligado.
Clique em uma opção abaixo para responder a questão:
Sob o ponto de vista de organização de computadores, todo computador deve possuir os seguintes elementos essenciais ao seu funcionamento:
  • A. Unidade Lógica e Aritmética (ULA), unidade de memória, unidade de controle, unidade de entrada e unidade de saída.
  • B. microprocessador, monitor, teclado, internet e mouse.
  • C. memória RAM, placa mãe, fonte de alimentação.
  • D. monitor de vídeo, mouse e teclado.
  • E. ULA, memória RAM e HD.
Clique em uma opção abaixo para responder a questão:
