Questões sobre Eletrônica Digital

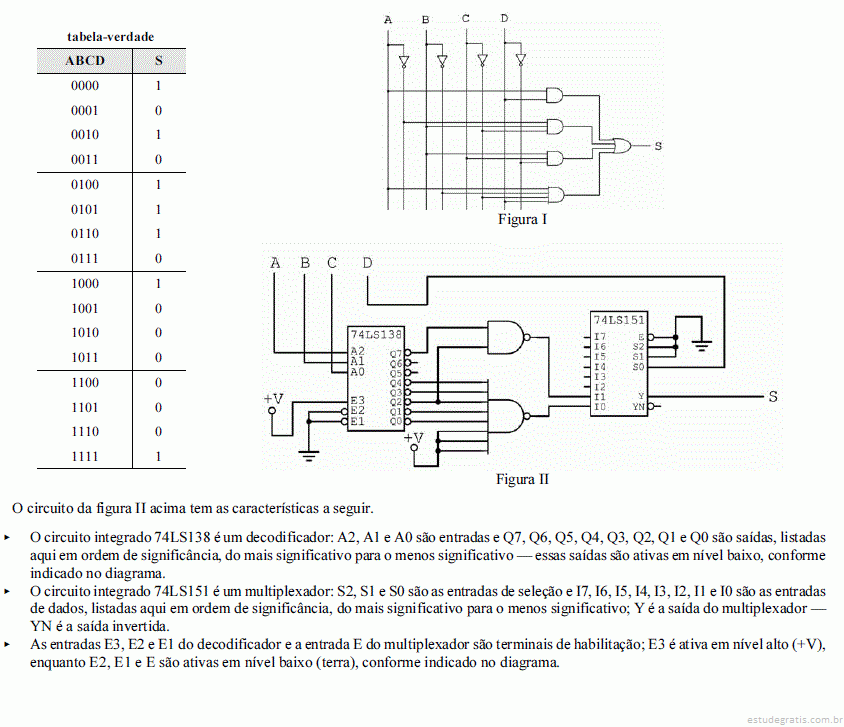

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I e II, julgue os itens que se seguem.

O circuito da figura II implementa a função lógica

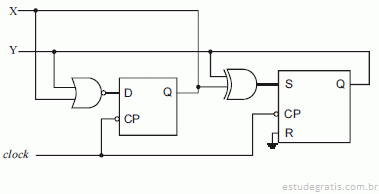

A respeito das saídas X e Y do circuito lógico representado na figura acima, é correto afirmar que, se o estado presente dos flip-flops for

X = 0 e Y = 0, após um ciclo completo do sinal de clock, o estado será X = 1 e Y = 0.

A respeito das saídas X e Y do circuito lógico representado na figura acima, é correto afirmar que, se o estado presente dos flip-flops for

X = 1 e Y = 0, após um ciclo completo do sinal de clock, o estado será X = 1 e Y = 1.

Para transmitir sinais de voz por um sistema de comunicação digital, é necessário digitalizar esses sinais. Usualmente, 64 kbps são despendidos para representar digitalmente sinais de voz com banda telefônica (300 Hz a 3.400 Hz), que são amostrados a taxa de 8.000 amostras por segundo. Acerca dessa digitalização, julgue os itens seguintes.

Na digitalização em apreço, cada amostra do sinal de voz é representada por uma palavra binária de 16 bits.

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I, II e III acima, julgue os itens que se seguem.

O circuito da figura III implementa corretamente a função lógica representada pela tabela-verdade.
