Questões sobre Eletrônica Digital

Com relação aos conceitos de sistemas e circuitos digitais, julgue os itens subsequentes.

Em álgebra booleana, as expressões  são equivalentes.

Com relação aos conceitos de sistemas e circuitos digitais, julgue os itens subsequentes.

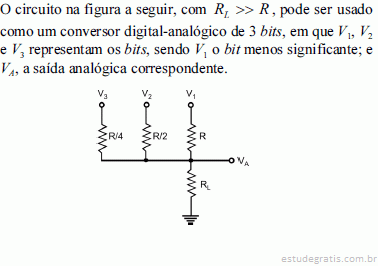

Um sistema de controle é formado por componentes físicos, conectados ou relacionados de maneira a comandar, dirigir ou regular a si mesmo ou a outros sistemas. Os sistemas de controle podem ser classificados, de forma geral, em sistemas de malha aberta e de malha fechada e sistemas digitais e analógicos. Com relação a esse assunto, julgue os itens subsequentes.

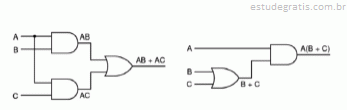

Considerando que os arranjos das portas lógicas digitais mostradas nas figuras abaixo sejam equivalentes em suas saídas [AB + AC] ou [A (B+C)], e que as entradas digitais tenham os valores 0 ou 1, então, para a obtenção de saída igual a 1, será suficiente que a entrada A e a entrada C tenham valor igual a 1, simultaneamente.

Com relação aos conceitos de sistemas e circuitos digitais, julgue os itens subsequentes.

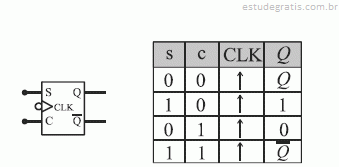

O flip-flop SC, representado na figura abaixo, é caracterizado pela tabela-verdade ao lado dessa figura.

Com relação aos conceitos de sistemas e circuitos digitais, julgue os itens subsequentes.

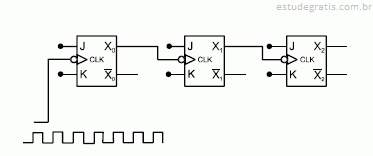

O circuito mostrado na figura abaixo com entrada s(t), também mostrada na figura, implementa um contador de 0 a 7, na qual a saída X0 representa o bit menos significante.
