Questões sobre Eletrônica Digital

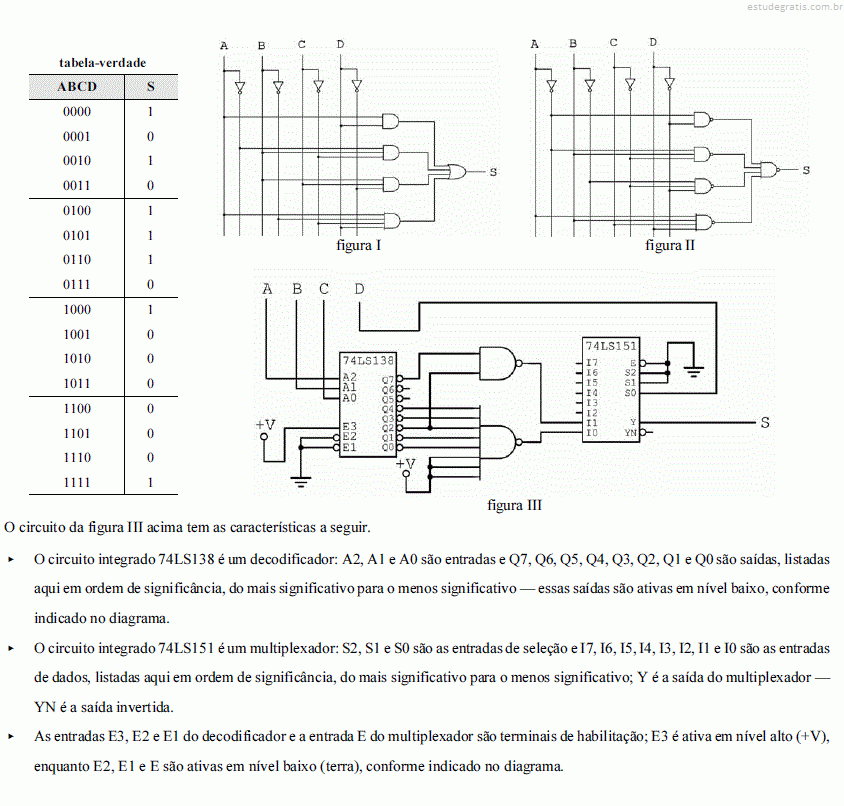

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I, II e III acima, julgue os itens que se seguem.

A expressão booleana minimizada para a função lógica representada pela tabela-verdade é apresentada corretamente a seguir.

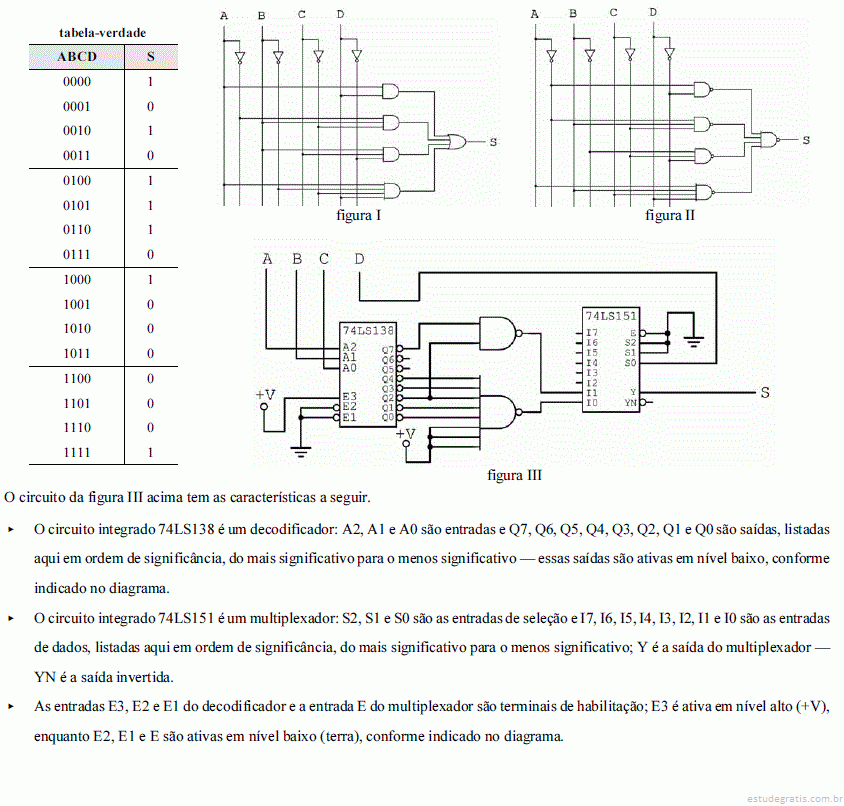

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I, II e III acima, julgue os itens que se seguem.

O circuito da figura I implementa corretamente a função lógica representada pela tabela-verdade.

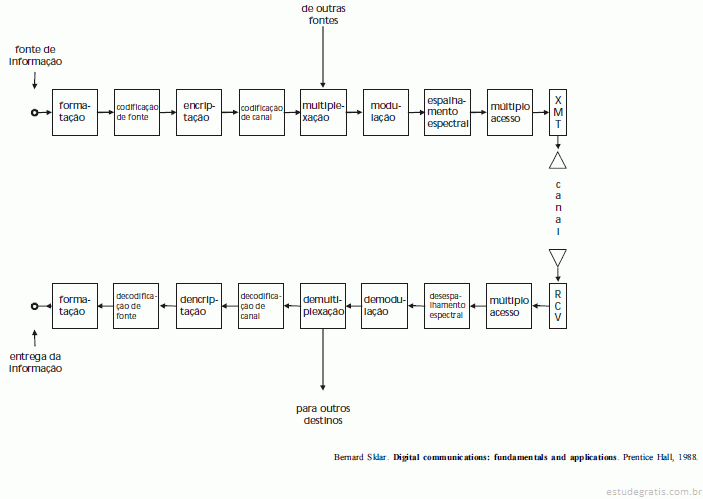

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

A função da modulação digital é converter conjuntos de bits em formas de onda que sejam compatíveis com o canal de transmissão.

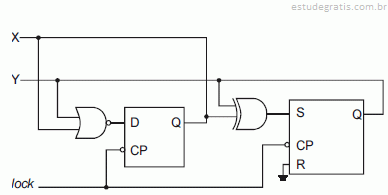

A respeito das saídas X e Y do circuito lógico representado na figura acima, é correto afirmar que, se o estado presente dos flipflops for

X = 0 e Y = 0, após um ciclo completo do sinal de clock, o estado será X = 1 e Y = 0.

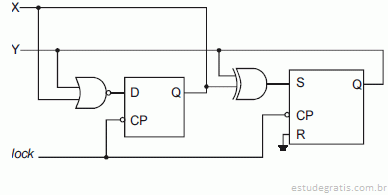

A respeito das saídas X e Y do circuito lógico representado na figura acima, é correto afirmar que, se o estado presente dos flipflops for

X = 1 e Y = 0, após um ciclo completo do sinal de clock, o estado será X = 1 e Y = 1.
