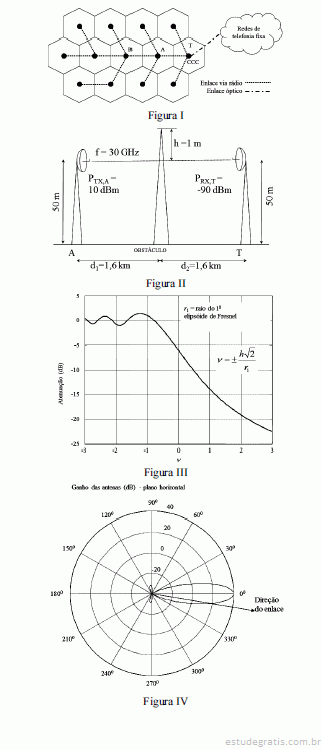

A figura I acima ilustra, esquematicamente, uma rede de comunicações, e a figura II, um enlace entre os sítios A e T, que contêm os dados de geometria, frequência, potência de transmissão no sítio A e potência de recepção no sítio B. Nesse enlace, há uma obstrução do tipo gume de faca, a qual provoca atenuação do sinal, conforme indicado no gráfico apresentado na figura III. Antenas idênticas são utilizadas nos sítios A e T, cujos diagramas de radiação e direção do enlace estão apresentados na figura IV.

Com base nessas informações, julgue os itens de 71 a 74.

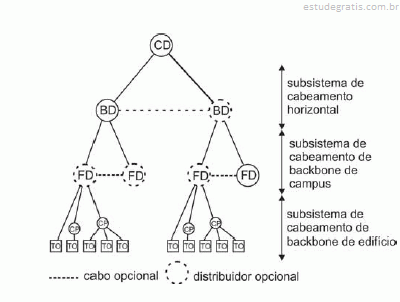

Na figura a seguir, que ilustra uma estrutura de cabeamento centralizado que cria backbones/canais horizontais, as divisões de subsistemas identificadas estão de acordo com a NBR 14.565.

A respeito de técnicas e práticas de cabeamento estruturado e de manutenção de sistemas de comunicação, julgue os próximos itens.

Em uma instalação de rede Ethernet com cabeamento estruturado, o teste NEXT (near end cross talk) detecta a ocorrência de comprometimento do funcionamento da rede consequente de atrasos de sinal resultantes de comprimento excessivo de cabos das categorias 5, 5e ou 6.

A respeito de técnicas e práticas de cabeamento estruturado e de manutenção de sistemas de comunicação, julgue os próximos itens.

A respeito de técnicas e práticas de cabeamento estruturado e de manutenção de sistemas de comunicação, julgue os próximos itens.

Um segmento horizontal deve percorrer uma distância máxima de 100 m, devendo reservar-se até 90% dessa distância ao comprimento dos cabos.

Acerca de sistemas de comunicação óptica, julgue os itens subsequentes.

Considere que um técnico tenha realizado o procedimento de emenda por fusão de fibra óptica monomodo e que o teste de potência óptica tenha mostrado que a atenuação na emenda é de 3 dB. Em face dessa situação, é correto afirmar que, dado o valor de atenuação, a emenda está adequada às normas e práticas comumente usadas para validação e teste de sistemas ópticos.
