Questões sobre Eletrônica Digital

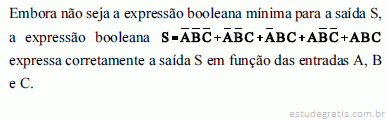

A tabela verdade acima descreve um circuito combinacional com entradas A, B e C, e saída S. Com relação a essa tabela, julgue os itens que se seguem.

A tabela verdade acima descreve um circuito combinacional com entradas A, B e C, e saída S. Com relação a essa tabela, julgue os itens que se seguem.

A tabela verdade acima descreve um circuito combinacional com entradas A, B e C, e saída S. Com relação a essa tabela, julgue os itens que se seguem.

Considere que o circuito combinacional mostrado na figura acima seja implementado com portas lógicas com tecnologia TTL. Suponha que as entradas do circuito sejam representadas pelas variáveis A, B, C, D e E e que a saída do circuito seja representada pela variável S. Com relação a esse circuito, julgue os itens subsequentes.

Se as entradas A, B, C, D e E assumirem, respectivamente, os valores 1, 1, 0, 1 e 1, então a saída S assumirá o valor 1.

Considere que o circuito combinacional mostrado na figura acima seja implementado com portas lógicas com tecnologia TTL. Suponha que as entradas do circuito sejam representadas pelas variáveis A, B, C, D e E e que a saída do circuito seja representada pela variável S. Com relação a esse circuito, julgue os itens subsequentes.

Se a entrada E assumir o valor 1, então a saída S assumirá o valor 1, independentemente dos valores assumidos pelas variáveis A, B, C e D.
