Questões sobre Eletrônica Digital

Com relação a sistemas e dispositivos digitais, julgue os itens seguintes.

Em uma memória ROM de 2 kilobytes, 11 bits de endereços são suficientes para permitir o endereçamento de todas as posições de memória.

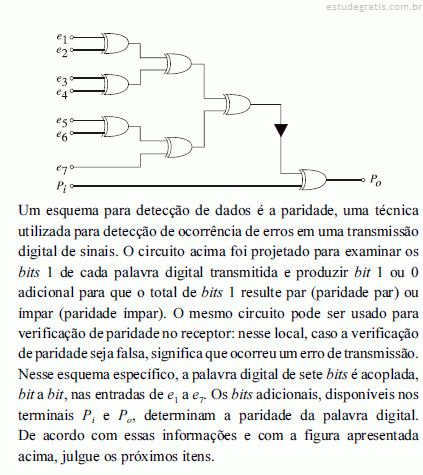

Para uma verificação válida (verdadeira), a fim de que o circuito funcione como um verificador de paridade ímpar, o bit correspondente ao terminal Po deverá ser 0.

Considere que o circuito combinacional mostrado na figura acima seja implementado com portas lógicas com tecnologia TTL. Suponha que as entradas do circuito sejam representadas pelas variáveis A, B, C, D e E e que a saída do circuito seja representada pela variável S. Com relação a esse circuito, julgue os itens subsequentes.

Se as portas TTL usadas no circuito forem do tipo HS, elas terão um tempo de comutação, de um estado para outro, muito maior do que se as portas forem do tipo LS, e o consumo de potência das portas do tipo HS será menor do que o consumo das portas do tipo LS.

Considere que o circuito combinacional mostrado na figura acima seja implementado com portas lógicas com tecnologia TTL. Suponha que as entradas do circuito sejam representadas pelas variáveis A, B, C, D e E e que a saída do circuito seja representada pela variável S. Com relação a esse circuito, julgue os itens subsequentes.

A expressão lógica resultando na saída S = [AB + (A+B)]E descreve corretamente a relação entre a saída e as entradas do circuito.

Considere que o circuito combinacional mostrado na figura acima seja implementado com portas lógicas com tecnologia TTL. Suponha que as entradas do circuito sejam representadas pelas variáveis A, B, C, D e E e que a saída do circuito seja representada pela variável S. Com relação a esse circuito, julgue os itens subsequentes.

O circuito utiliza uma porta lógica do tipo ou exclusivo.
