Questões sobre Eletrônica Digital

Com relação a sistemas e dispositivos digitais, julgue os itens seguintes.

No flip-flop JK do tipo mestre-escravo, se as entradas J e K estiverem todo o tempo conectadas ao nível lógico 1, então a saída Q, após sucessivos ciclos de relógio, permanecerá no nível lógico 1.

A figura acima ilustra a estrutura básica de um controlador lógico programável (CLP). A respeito dessa estrutura e do funcionamento de um CLP, julgue os itens a seguir.

Os sinais de entrada e saída, como na estrutura mostrada, podem ser digitais, mas somente os de entrada podem ser analógicos.

A figura acima ilustra a estrutura básica de um controlador lógico programável (CLP). A respeito dessa estrutura e do funcionamento de um CLP, julgue os itens a seguir.

Na unidade central de processamento (UCP), os cartões de entrada e de saída são os elementos responsáveis pelo processamento das informações do CLP. Para essa finalidade, esses componentes fazem uso de dados que são armazenados em memórias específicas localizadas na UCP.

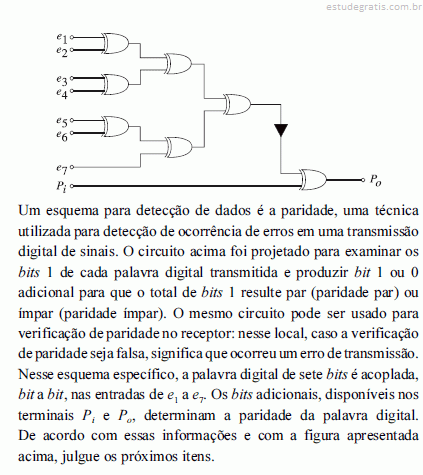

Para que o circuito funcione como gerador de paridade, o terminal Pi deve ser ligado ao terra do circuito, para geração de paridade ímpar, ou à fonte de alimentação do circuito, para geração de paridade par.

Quantas portas NOR de duas entradas são necessárias e suficientes para implementar uma porta AND de duas entradas?
