Listagem de Questões sobre Circuitos

#Questão 413012 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2014, CEFET RJ, Engenheiro Eletricista

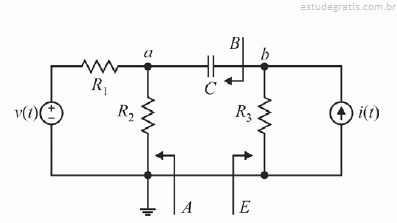

#Questão 413024 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, DPF, Engenheiro Eletricista (Classe A, Padrão I)



Considerando o circuito acima, julgue os itens a seguir.

Ao se substituir a parte do circuito à esquerda de A por um modelo equivalente de Thévenin, a impedância equivalente de Thévenin será igual a R1 × R2/(R1 + R2).

#Questão 413028 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, DPF, Engenheiro Eletricista (Classe A, Padrão I)



Considerando o circuito acima, julgue os itens a seguir.

Como não há fonte de tensão independente à direita de E, essa parte do circuito não possui um modelo equivalente de Thévenin.

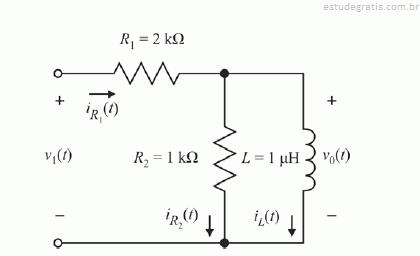

#Questão 413038 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, DPF, Engenheiro Eletricista (Classe A, Padrão I)



Considerando o circuito ilustrado na figura acima, julgue os itens seguintes.

Se v1(t) for uma fonte de tensão independente, a constante de tempo do circuito será 1 ns.

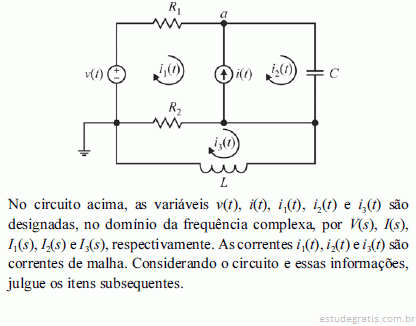

#Questão 413048 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, DPF, Engenheiro Eletricista (Classe A, Padrão I)

Se v(t) e i(t) forem constantes e iguais a VCC e ICC, respectivamente, então a tensão no nó a, em regime permanente, será igual a VCC + R1 × ICC.
