Questões sobre Circuitos

Na figura abaixo, Vcc = 15 V e o LED encontra-se apagado. A corrente típica de gatilho do 2N4444 é de 7 mA e a tensão V_Gk = 0,75 V.

O valor mínimo necessário de V₁ para fazer o LED acender é, aproximadamente,

Um circuito eletrônico produz um sinal de radiofrequência senoidal que pode ser ajustado por controle manual entre 100 kHz e 100 MHz. Ele alimenta uma carga composta de uma resistência de 500 Ω em série com duas reatâncias, sendo uma indutiva de 200 μH e outra capacitiva de 200 pF.

Para que a carga tenha comportamento resistivo puro, o circuito deve ter sua frequência ajustada para, aproximadamente,

Dado o circuito abaixo, considerando o diodo sendo IDEAL:

Pode-se dizer que na saída v0, terá a seguinte saída:

A)

B)

C)

D)

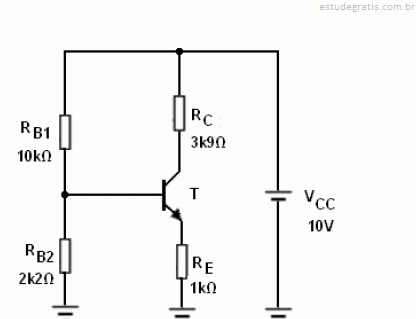

A figura a seguir ilustra o circuito de polarização universal do transistor. O Hfe deste transistor é igual a 100, e a tensão Vbe é igual a 0,7V.

Considerando as informações apresentadas, o valor da tensão sobre o resistor do emissor é igual a

Considerando o circuito acima, que está funcionando no domínio da frequência e cuja fonte de tensão senoidal foi ajustada para determinada frequência, julgue os itens subsequentes.
