Listagem de Questões sobre Circuitos

#Questão 412815 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

A figura acima ilustra o modelo simplificado de um circuito em que se procura corrigir um fator de potência deficiente de certa carga elétrica modelada pela associação de um resistor R2 e de um indutor L. Com referência a esse circuito, julgue os itens a seguir.

A partir de uma análise em regime permanente senoidal, observa-se, qualitativamente, que a relação entre VL e V se comporta como um filtro passa-faixa.

#Questão 412821 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

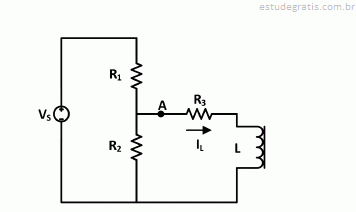

Tendo como referência o circuito mostrado na figura acima, julgue os itens subsequentes.

O circuito equivalente de Norton, relativo à parte do circuito composta pela fonte de tensão VS e os resistores R1 e R2, à esquerda do ponto A, apresentará uma fonte de corrente independente equivalente de valor igual a

#Questão 412824 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

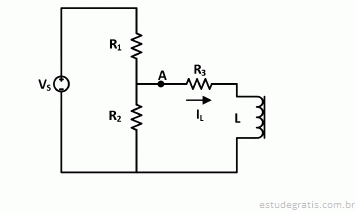

Tendo como referência o circuito mostrado na figura acima, julgue os itens subsequentes.

A constante de tempo do circuito é dada por

#Questão 412823 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

Tendo como referência o circuito mostrado na figura acima, julgue os itens subsequentes.

O indutor, devido ao campo magnético que nele surge, armazenará uma quantidade de energia que depende do valor instantâneo no tempo da corrente IL, sendo o valor dessa energia igual a  em Joules, no caso que a corrente seja dada em amperes e a indutância em henrys.

#Questão 412826 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

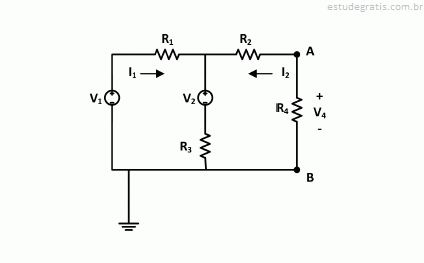

O circuito ilustrado acima possui duas fontes de tensão independentes que interagem para que se estabeleça uma tensão V4 entre os nós A e B. Com base nessa informação e no circuito, julgue os itens de 67 a 70.

Pela convenção passiva de sinais, tem-se que V4 = I2R4
