Questões sobre Circuitos

Pesquise questões de concurso nos filtros abaixo

Listagem de Questões sobre Circuitos

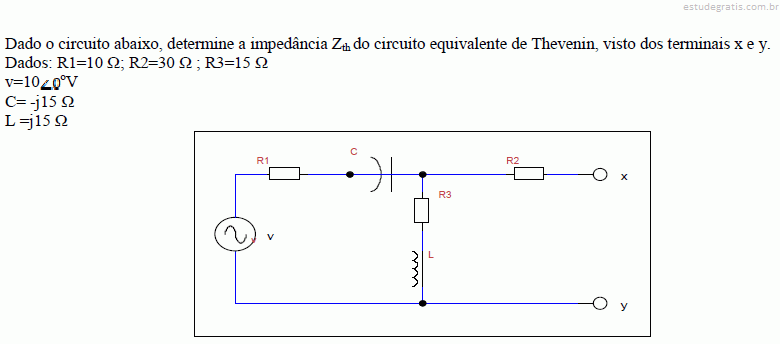

#Questão 413130 - Engenharia Elétrica, Circuitos, FUNRIO, 2014, IFB/BA, Engenheiro Eletricista

#Questão 413055 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, DPF, Engenheiro Eletricista (Classe A, Padrão I)

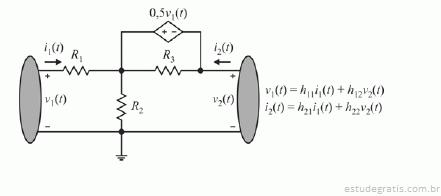

Para o circuito ilustrado na figura acima, deseja-se determinar um modelo equivalente de duas portas do tipo a parâmetros híbridos, em que as variáveis independentes sejam a corrente i1(t) e a tensão v2(t). De acordo com esse modelo e com os parâmetros que devem caracterizá-lo, julgue os itens a seguir.

É correto afirmar que h12 = 2 no modelo a ser determinado.

#Questão 413058 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, DPF, Engenheiro Eletricista (Classe A, Padrão I)

Para o circuito ilustrado na figura acima, deseja-se determinar um modelo equivalente de duas portas do tipo a parâmetros híbridos, em que as variáveis independentes sejam a corrente i1(t) e a tensão v2(t). De acordo com esse modelo e com os parâmetros que devem caracterizá-lo, julgue os itens a seguir.

Conclui-se que h11 = 2R1no modelo a ser determinado.

#Questão 413138 - Engenharia Elétrica, Circuitos, FUNRIO, 2014, IFB/BA, Engenheiro Eletricista

#Questão 413140 - Engenharia Elétrica, Circuitos, FUNRIO, 2014, IFB/BA, Engenheiro Eletricista

Um transformador tem um primário com uma bobina de indutância de 40mH, considerando-se desprezível a sua resistência. Calcule o módulo de sua reatância Z para uma frequência de 50Hz e o módulo de sua corrente I quando ligada a uma fonte de tensão de 96 V.

Dado: π=3.
