Listagem de Questões sobre Circuitos

#Questão 412827 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

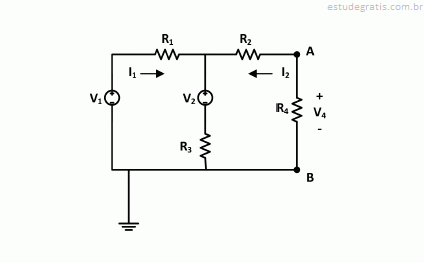

O circuito ilustrado acima possui duas fontes de tensão independentes que interagem para que se estabeleça uma tensão V4 entre os nós A e B. Com base nessa informação e no circuito, julgue os itens de 67 a 70.

Se o subcircuito formado pelos resistores R1, R2 e R3 e pela fonte de tensão independente V2 = 0 (em repouso) for substituído por um modelo quadripolo do tipo híbrido, a impedância de entrada será dada por R1 + R2 + R3.

#Questão 412830 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

O circuito ilustrado acima possui duas fontes de tensão independentes que interagem para que se estabeleça uma tensão V4 entre os nós A e B. Com base nessa informação e no circuito, julgue os itens de 67 a 70.

Da análise do circuito conclui-se que V4 = R2I2 + V2 + R3I1 + R3I2.

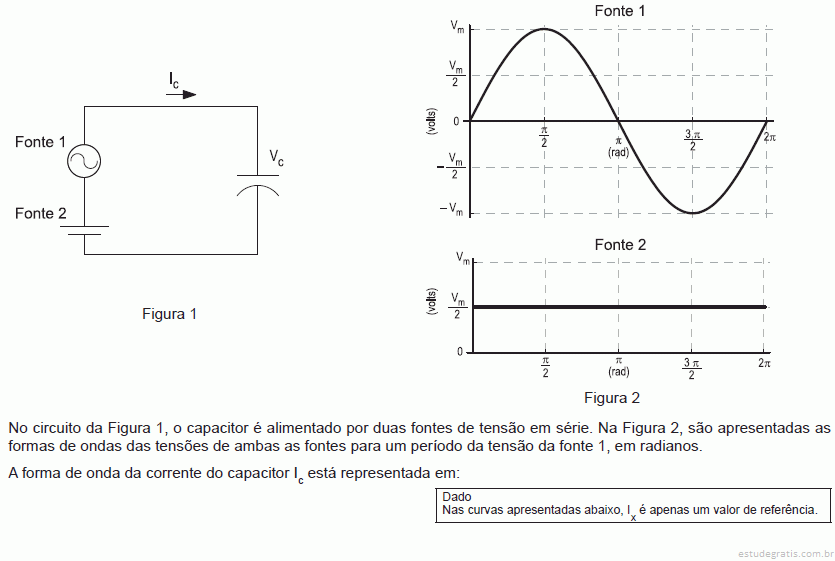

#Questão 412988 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2014, CEFET RJ, Engenheiro Eletricista

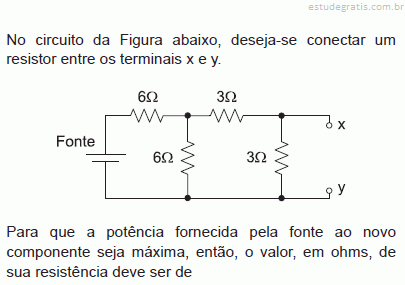

#Questão 412990 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2014, CEFET RJ, Engenheiro Eletricista

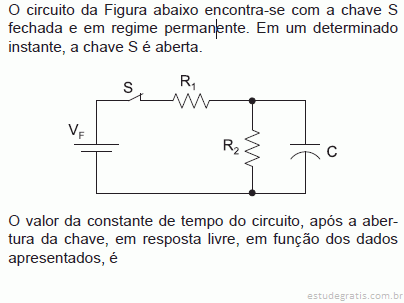

#Questão 412991 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2014, CEFET RJ, Engenheiro Eletricista
