Questões sobre Circuitos

Pesquise questões de concurso nos filtros abaixo

Listagem de Questões sobre Circuitos

#Questão 412667 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2014, Liquigás Distribuidora SA, Engenheiro Júnior

#Questão 412668 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2014, Liquigás Distribuidora SA, Engenheiro Júnior

#Questão 412811 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

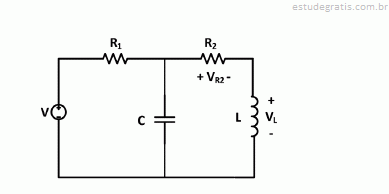

A figura acima ilustra o modelo simplificado de um circuito em que se procura corrigir um fator de potência deficiente de certa carga elétrica modelada pela associação de um resistor R2 e de um indutor L. Com referência a esse circuito, julgue os itens a seguir.

A função de transferência desse circuito, que relaciona a tensão entre os terminais do indutor com a tensão de entrada, apresenta dois polos.

#Questão 412813 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

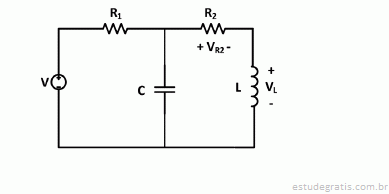

A figura acima ilustra o modelo simplificado de um circuito em que se procura corrigir um fator de potência deficiente de certa carga elétrica modelada pela associação de um resistor R2 e de um indutor L. Com referência a esse circuito, julgue os itens a seguir.

Se o capacitor, cuja capacitância vale C, for dado por um par de placas paralelas, tendo o ar como meio dielétrico, então a intensidade de campo elétrico entre as placas não dependerá da taxa temporal de variação de corrente no indutor.

#Questão 412814 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

A figura acima ilustra o modelo simplificado de um circuito em que se procura corrigir um fator de potência deficiente de certa carga elétrica modelada pela associação de um resistor R2 e de um indutor L. Com referência a esse circuito, julgue os itens a seguir.

Em uma análise em regime permanente senoidal, observa-se que as tensões fasoriais correspondentes a VL e a VR2 estão em fase.
