#Questão 415975 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2012, PEFOCE/CE, Perito Criminal de 1.ª Classe – Área de Formação: Engenharia Elétrica

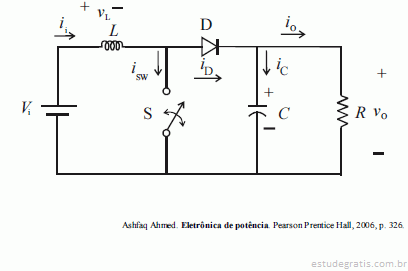

Considerando que, no circuito elétrico apresentado na figura acima, todos os componentes são ideais e que S é uma chave com duas posições — aberta ou fechada —, julgue os itens seguintes, acerca das características e do funcionamento desse circuito.

Em face do conjunto de informações acima, é correto afirmar que o circuito elétrico representado é apropriado para a implementação de chopper do tipo step-down.

#Questão 415984 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2012, BASA/AM, Técnico Científico

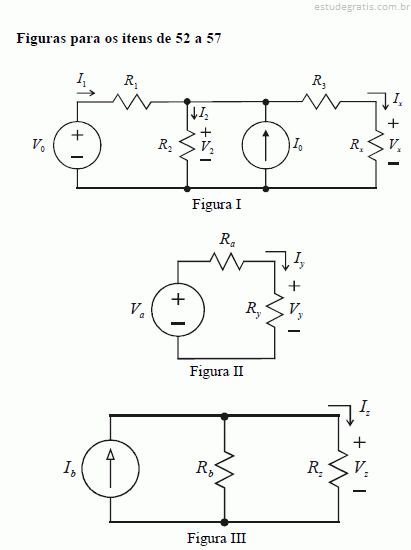

No circuito ilustrado na figura I,

V0 + R1 × I1 + R2 × I2 = 0.

#Questão 415985 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2012, BASA/AM, Técnico Científico

No circuito ilustrado na figura I,

R2 × (Ix + I1 + I0) + (R3 + Rx) × Ix = 0.

#Questão 415987 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2012, BASA/AM, Técnico Científico

No circuito ilustrado na figura I,

#Questão 415989 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2012, BASA/AM, Técnico Científico

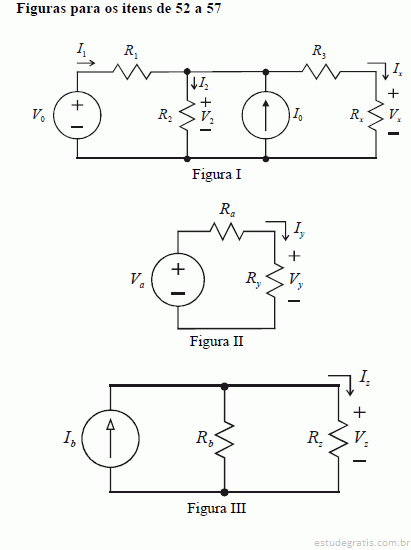

A respeito dos circuitos ilustrados nas figuras I, II e III, julgue os seguintes itens.

Se, nas figuras II e III, Ry = Rz, Vy = Vz e Iy = Iz, então Ra = Rb
