Questões sobre Circuitos

Um sistema trifásico com carga em estrela, resistiva (R = 50 Ω), equilibrada e com neutro possui tensão de linha de 220 V. A tensão e a corrente em cada fase da carga valem, respectivamente,

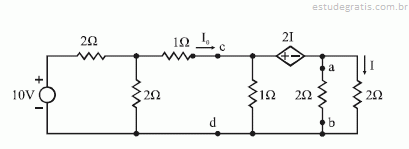

A figura acima ilustra um circuito elétrico constituído por uma fonte independente de tensão, que alimenta o circuito, e por uma fonte de tensão controlada por corrente. Considerando que todos os componentes desse circuito estejam funcionando adequadamente, julgue os itens a seguir, a partir dessa figura.

A corrente I no circuito apresentado é inferior a 1/3 A.

A figura acima ilustra um circuito elétrico constituído por uma fonte independente de tensão, que alimenta o circuito, e por uma fonte de tensão controlada por corrente. Considerando que todos os componentes desse circuito estejam funcionando adequadamente, julgue os itens a seguir, a partir dessa figura.

Caso ocorra, repentinamente, um rompimento entre os pontos a-b do circuito, de modo que o resistor conectado entre esses dois pontos fique desligado do circuito, a fonte independente de tensão precisará fornecer maior potência do que antes do rompimento.

A figura acima ilustra um circuito elétrico constituído por uma fonte independente de tensão, que alimenta o circuito, e por uma fonte de tensão controlada por corrente. Considerando que todos os componentes desse circuito estejam funcionando adequadamente, julgue os itens a seguir, a partir dessa figura.

Se a polaridade da fonte de tensão controlada for invertida em relação à situação mostrada na figura, então a corrente I₀ funcionará como se alimentasse uma carga equivalente a um curto-circuito entre os pontos c-d.
