Questões sobre Circuitos

O valor da capacitância no circuito é superior a 250 mF.

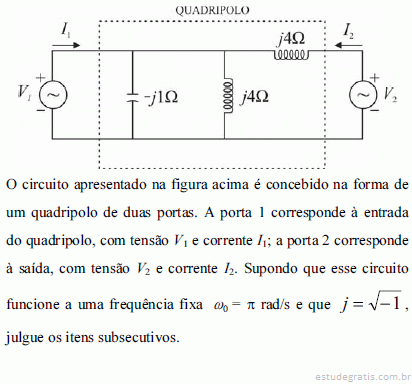

A admitância de entrada do quadripolo (parâmetro y₁₁) é igual a –j2,0 S.

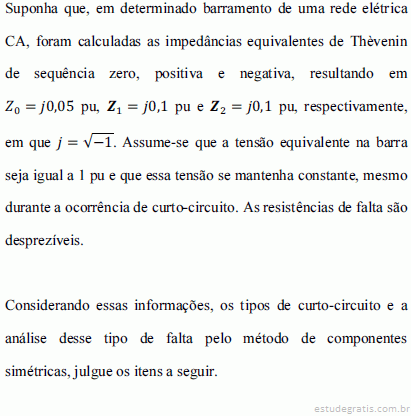

No circuito equivalente utilizado para calcular a corrente de falta fase-fase-terra (bifásica-terra), se I₀, I₁ e I₂ correspondem às componentes de sequência zero, positiva e negativa de corrente, respectivamente, então, é correto afirmar que I₀ = I₁ = I₂.

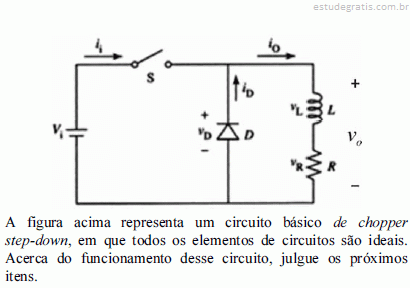

A tensão de saída v0 do circuito é inadequada para alimentar cargas como um motor CC, porque esse tipo de carga requer corrente quase sem pulsos, o que é praticamente impossível de se obter na saída do circuito em questão.

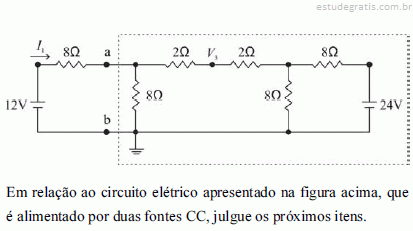

A tensão nodal V₃ pode ser calculada corretamente como a soma de uma tensão de 6 V e outra de 3 V, totalizando 9 V. A contribuição de 6 V é uma parcela devida à fonte de 24 V, enquanto a parcela de 3 V é proporcionada pela fonte de 12 V.
