Questões de Engenharia Elétrica do ano 2012

Engenharia Elétrica - Circuitos - Fundação CESGRANRIO (CESGRANRIO) - 2012 - Petrobras - Técnico de Telecomunicações Júnior

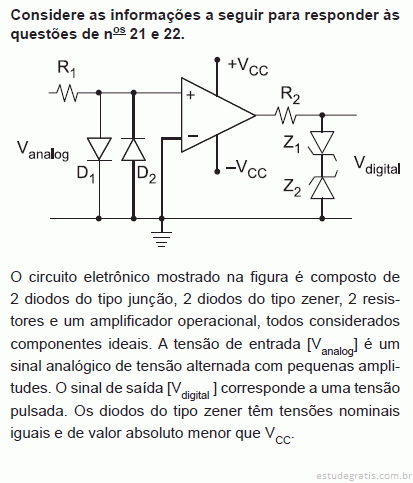

O circuito da figura corresponde a um detetor de nível de tensão
  • A. zero, sem inversão e com histerese
  • B. zero, com inversão e sem histerese
  • C. zero, com inversão e com histerese
  • D. de referência, sem inversão e sem histerese
  • E. de referência, com inversão e sem histerese
Clique em uma opção abaixo para responder a questão:

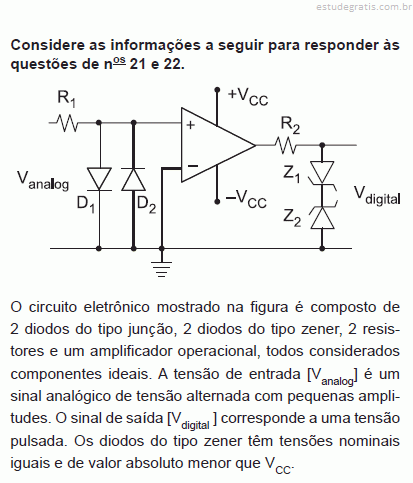

Engenharia Elétrica - Circuitos - Fundação CESGRANRIO (CESGRANRIO) - 2012 - Petrobras - Técnico de Telecomunicações Júnior

Considere VZ a tensão nominal de operação dos diodos do tipo zener, e VD a tensão de condução dos diodos do tipo junção. Os valores aproximados das tensões na saída (Vdigital) aparecem com amplitudes alternando-se entre
  • A. + VCC
  • B. + VD
  • C. + VZ
  • D. + (VCC -VZ)
  • E.
  • E.
  • Clique em uma opção abaixo para responder a questão:

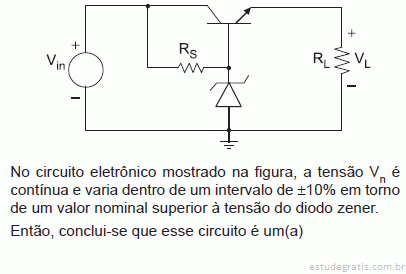

    Engenharia Elétrica - Circuitos - Fundação CESGRANRIO (CESGRANRIO) - 2012 - Petrobras - Técnico de Telecomunicações Júnior

    • A. regulador de tensão que mantém, de forma automática, a tensão constante sobre a carga RL.
    • B. filtro eletrônico do tipo passa-baixas.
    • C. circuito transistorizado usado para permitir a máxima transferência de potência para a carga RL.
    • D. amplificador transistorizado usado para sistemas com amplificação de som.
    • E. fonte de corrente constante, onde o diodo zener é responsável pelo valor de referência da corrente.
    Clique em uma opção abaixo para responder a questão:

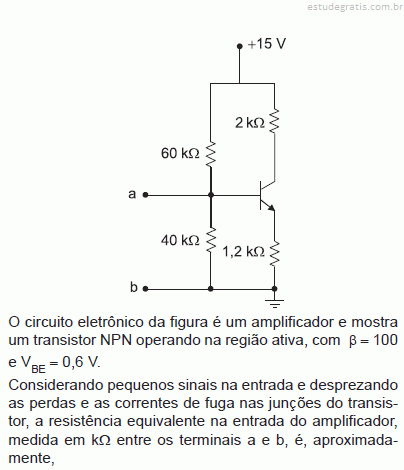

    Engenharia Elétrica - Circuitos - Fundação CESGRANRIO (CESGRANRIO) - 2012 - Petrobras - Técnico de Telecomunicações Júnior

    • A. 85
    • B. 45
    • C. 20
    • D. 10
    • E. 1
    Clique em uma opção abaixo para responder a questão:

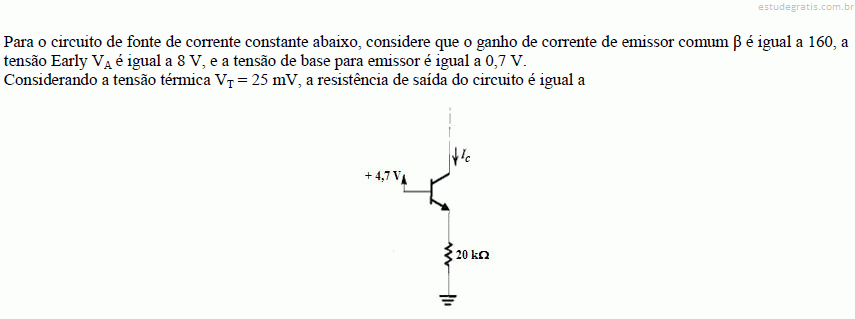

    Engenharia Elétrica - Circuitos - FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO) - 2012 - Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC - Analista Administrativo

    • A. 4,5 MÙ.
    • B. 3 kÙ.
    • C. 2,75 MÙ.
    • D. 3,25 MÙ.
    • E. 4,25 kÙ.
    Clique em uma opção abaixo para responder a questão:

    Engenharia Elétrica - Circuitos - FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO) - 2012 - Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC - Analista Administrativo

    • A. 60 ìA e 0,3 V.
    • B. 40 ìA e 0,5 V.
    • C. 50 ìA e 0,1 V.
    • D. 20 ìA e 0,6 V.
    • E. 80 ìA e 0,3 V.
    Clique em uma opção abaixo para responder a questão:

    Engenharia Elétrica - Circuitos - FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO) - 2012 - Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC - Analista Administrativo

    • A. 100.
    • B. 150.
    • C. 140.
    • D. 70.
    • E. 90.
    Clique em uma opção abaixo para responder a questão:

    Engenharia Elétrica - Eletrônica Analógica - FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO) - 2012 - Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC - Analista Administrativo

    Considere um estágio de saída de potência com ganho unitário, tensão do sinal de saída VS = 5 V e nível médio de ruído na saída Vn = 0,5 V. Suponha que esse estágio de potência seja precedido por um estágio para pequenos sinais com ganho de 100 e que seja aplicada uma malha de realimentação com fator β unitário. Caso VS e Vn permaneçam inalterados com a realimentação, verificar-se-á que a variação na relação sinal-ruído da tensão de saída do estágio de potência será de
    • A. 0 dB.
    • B. 30 dB.
    • C. 10 dB.
    • D. 60 dB.
    • E. 40 dB.
    Clique em uma opção abaixo para responder a questão:

    Engenharia Elétrica - Eletrônica Analógica - FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO) - 2012 - Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC - Analista Administrativo

    Seja um estágio de saída classe B que fornece 40,5 W para uma carga de 9 Ω. Sabe-se que a tensão provida pela fonte de alimentação possui valor igual à tensão de pico de saída a fim de evitar a saturação dos transistores do circuito. Pode-se afirmar que o rendimento da conversão de potência e a potência máxima dissipada em cada transistor para operação segura são, respectivamente, iguais a (utilize π = 3 nos cálculos)
    • A. 50% e 30 W.
    • B. 25% e 60 W.
    • C. 75% e 9 W.
    • D. 65% e 27 W.
    • E. 80% e 20 W.
    Clique em uma opção abaixo para responder a questão:

    Engenharia Elétrica - Eletrônica Analógica - FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO) - 2012 - Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC - Analista Administrativo

    Considere a operação do software Virtuoso Schematic Composer a partir da visualização de uma célula padrão de alto nível. Para se visualizarem os níveis mais baixos da hierarquia do esquemático, o usuário deve selecionar as opções:
    • A. “Display – Hierarchy – Descend Read”, clicar na célula padrão, em seguida, na guia “Descend” que se abrirá, no campo “View Name”, selecionar “schematic symbol” e finalmente clicar no botão “OK”.
    • B. “Check – Hierarchy – Descend Read”, clicar na célula padrão, em seguida, na guia “Descend” que se abrirá, no campo “Instance”, selecionar “schematic” e finalmente clicar no botão “OK”.
    • C. “View – Hierarchy – Descend Read”, clicar na célula padrão, em seguida, na guia “Descend” que se abrirá, no campo “Instance”, selecionar “schematic symbol” e finalmente clicar no botão “OK”.
    • D. “Design – Hierarchy – Descend Read”, clicar na célula padrão, em seguida, na guia “Descend” que se abrirá, no campo “Instance”, selecionar “schematic symbol” e finalmente clicar no botão “OK”.
    • E. “Design – Hierarchy – Descend Read”, clicar na célula padrão, em seguida, na guia “Descend” que se abrirá, no campo “View Name”, selecionar “schematic” e finalmente clicar no botão “OK”.
    Clique em uma opção abaixo para responder a questão:
