Questões sobre Circuitos

Julgue os itens seguintes, relativos a circuitos trifásicos, transformadores, equipamentos elétricos e subestações.

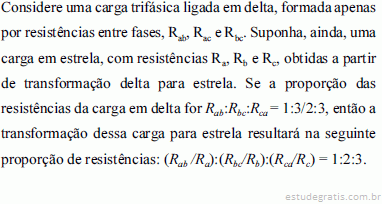

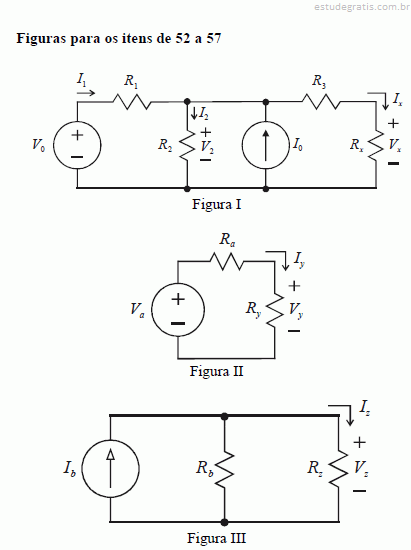

No circuito ilustrado na figura I,

Famílias de circuitos lógicos têm características próprias quanto a complexidade de implementação, consumo de potência, frequência de operação, margem de ruído. Alguns desses tipos de famílias já se tornaram obsoletos ou passaram por evoluções e aperfeiçoamento. Com relação a esse assunto, julgue os próximos itens.

Os transistores de efeito de campo do tipo depleção possuem um canal formado, mesmo com tensão porta-fonte, V_pf, nula. Contudo, se o valor dessa tensão for variado, é possível variar a resistência desse canal e, consequentemente, a corrente elétrica dreno-fonte, I_df.

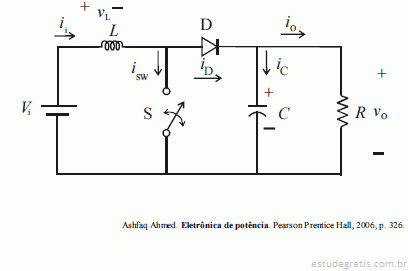

Considerando que, no circuito elétrico apresentado na figura acima, todos os componentes são ideais e que S é uma chave com duas posições — aberta ou fechada —, julgue os itens seguintes, acerca das características e do funcionamento desse circuito.

No circuito acima representado, a função do indutor L é possibilitar que a corrente elétrica ii seja aproximadamente constante e contribuir, consequentemente, para reduzir o ruído na saída do conversor CC-CC. Contudo, para que isso ocorra, o indutor em questão deve ter uma indutância relativamente pequena.

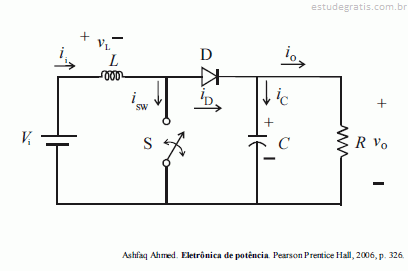

Considerando que, no circuito elétrico apresentado na figura acima, todos os componentes são ideais e que S é uma chave com duas posições — aberta ou fechada —, julgue os itens seguintes, acerca das características e do funcionamento desse circuito.

Considere que a chave S estivesse na posição fechada por um longo período de tempo e que, em seguida, tivesse sido aberta. Em face dessa situação hipotética, é correto afirmar que, após a abertura da chave, a energia que estava armazenada no indutor será transferida para o capacitor.
