Questões sobre Circuitos

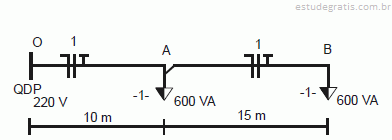

O circuito terminal indicado no esquema unifilar apresentado na figura acima tem as cargas distribuídas a 10 m e a 25 m do quadro de distribuição principal. Os condutores do circuito ficam dispostos em eletroduto de PVC embutido em alvenaria. Considerando que a tensão nominal da rede elétrica aplicada ao circuito seja igual a 220 V, julgue os itens a seguir.

O cálculo da corrente de projeto nesse circuito é tal que a mínima seção de condutor no circuito deveria ser 1,5 mm². No entanto, como se trata de um circuito de tomadas, é incorreto utilizar esse valor para a escolha do condutor, mesmo que a queda de tensão no circuito atenda ao critério de dimensionamento para 1,5 mm².

Uma carga equilibrada ligada em triângulo, conectada a uma rede elétrica trifásica a três condutores, é alimentada em tensão de linha igual a 200 V. Cada fase da carga é composta por uma impedância formada pela conexão em série de uma resistência de 12 ohms e uma reatância indutiva de 16 ohms.

Com base nessas informações, julgue os itens a seguir.

A carga em questão funciona com fator de potência indutivo igual a 0,8.

Uma carga equilibrada ligada em triângulo, conectada a uma rede elétrica trifásica a três condutores, é alimentada em tensão de linha igual a 200 V. Cada fase da carga é composta por uma impedância formada pela conexão em série de uma resistência de 12 ohms e uma reatância indutiva de 16 ohms.

Com base nessas informações, julgue os itens a seguir.

Caso um capacitor com reatância de 25 ohms seja ligado em paralelo em cada uma das fases da carga trifásica, a instalação resultante não precisará absorver potência reativa da rede elétrica.

Uma carga equilibrada ligada em triângulo, conectada a uma rede elétrica trifásica a três condutores, é alimentada em tensão de linha igual a 200 V. Cada fase da carga é composta por uma impedância formada pela conexão em série de uma resistência de 12 ohms e uma reatância indutiva de 16 ohms.

Com base nessas informações, julgue os itens a seguir.

A magnitude da corrente de linha necessária para alimentar a carga em apreço é igual a 10 A.

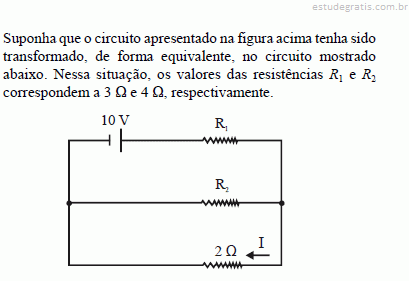

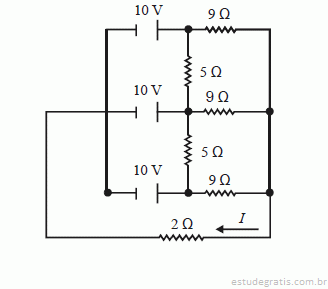

Com base no circuito elétrico ilustrado na figura acima, julgue os próximos itens.
