Questões sobre Circuitos

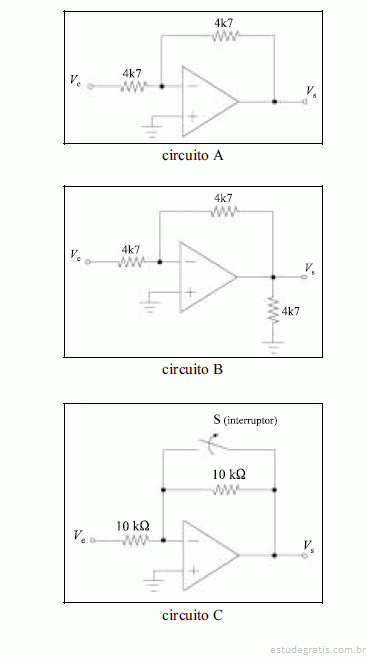

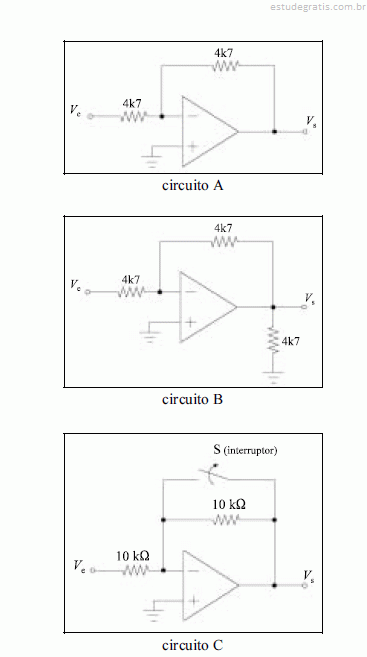

As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V _s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.

No circuito A, se V _e = 2,5 V, então V _s = -2,5 V.

As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V _s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.

No circuito B, se V _e = 2,5 V, então V _s = -1,25 V.

As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V _s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.

No circuito C, se o interruptor S estiver fechado, a tensão de saída V _s será nula, independentemente da tensão de entrada V _e.

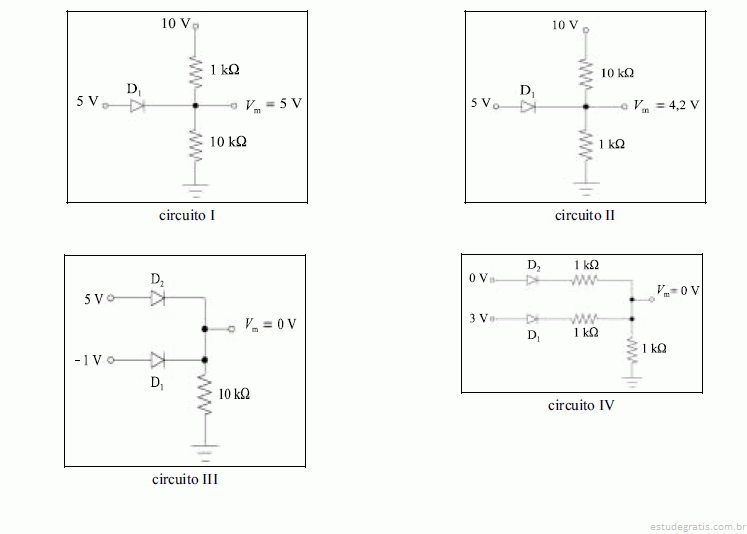

Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V _m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.

No circuito I, o diodo D1 está com defeito.

Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V _m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.

No circuito II, o diodo D1 está com defeito.
