Questões sobre Circuitos

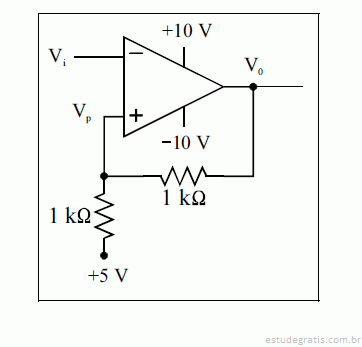

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

A saída V₀ é aproximadamente igual a -10 V, se V_i = -3 V.

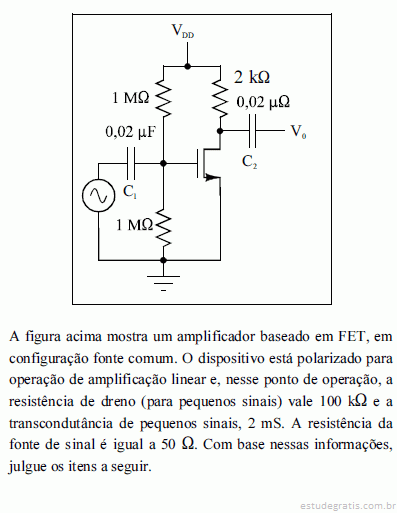

Nas condições apresentadas na figura (sem carga conectada ao nó de saída), o ganho de tensão para médias freqüências (ou seja, desprezando reatâncias dos capacitores de acoplamento e capacitâncias internas do FET), em uma aproximação de primeira ordem, vale -2.

Em comparação com o que ocorre em estágios amplificadores usando transistores bipolares em configuração emissor comum, a configuração apresentada requer o uso de valores mais altos do capacitor de acoplamento C₁ para uma mesma resposta em freqüência.

A resposta em alta freqüência é limitada pelas capacitâncias internas aos transistores. Em particular, na configuração mostrada, a capacitância entre porta e dreno terá papel preponderante, pelo chamado efeito Miller, que faz com que o efeito dessa capacitância seja ampliado pelo ganho de tensão do estágio.

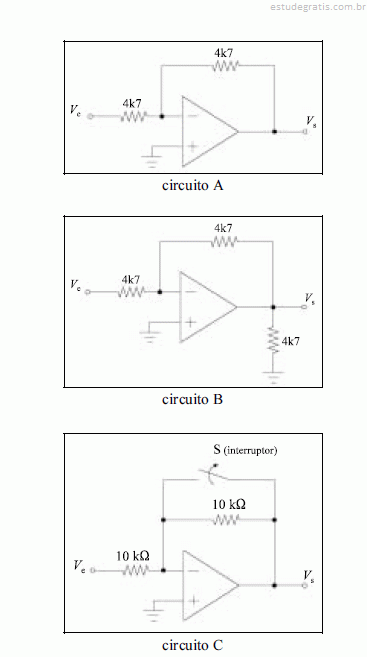

As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V _s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.

O circuito A representa amplificador não-inversor.
