Questões sobre Circuitos

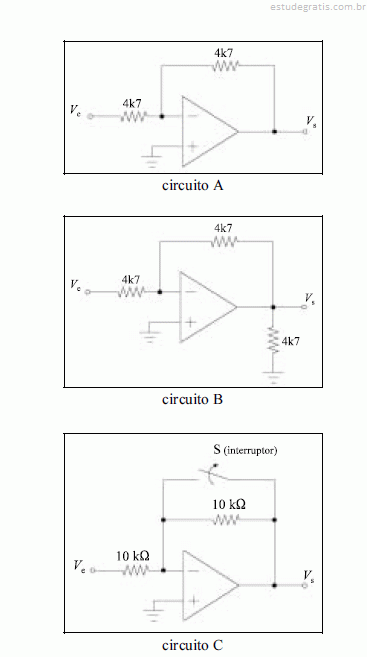

As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V _s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.

No circuito C, se o interruptor S estiver aberto e se V _e for uma tensão senoidal com amplitude igual a 5 V, então a tensão de saída V _s será também uma tensão senoidal com amplitude equivalente a –5 V.

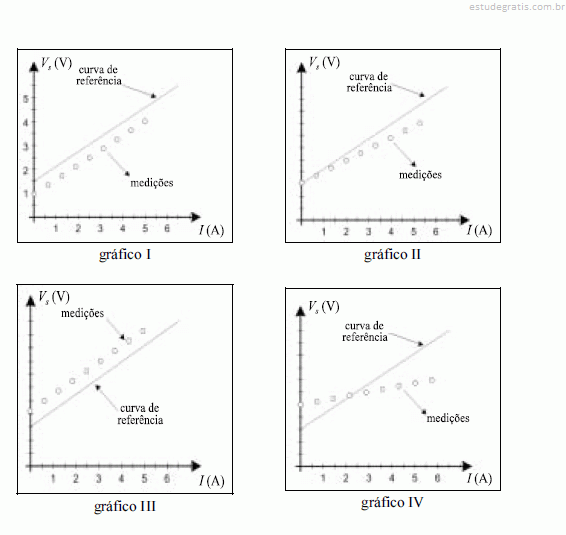

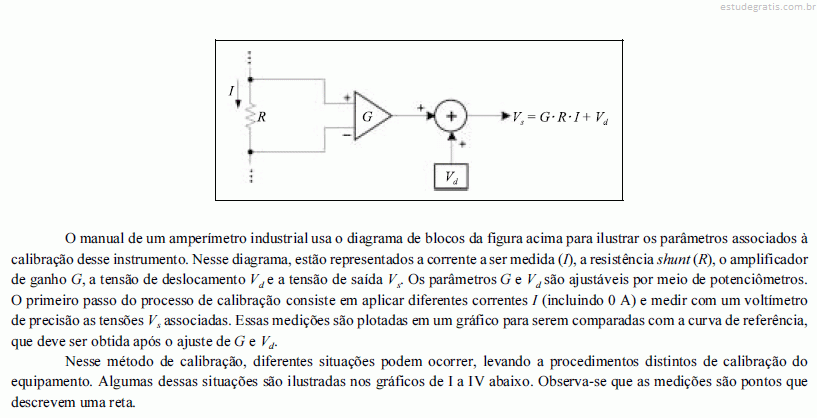

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.

O aumento da tensão V_d implica o aumento da tensão V _s.
