Questões sobre Circuitos

A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão v_e e a saída, pela tensão v_s. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.

A impedância de entrada vista pela fonte v_e é igual a 3

A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão v_e e a saída, pela tensão v_s. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.

O circuito tem freqüência de corte igual a 2 MHz.

A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão v_e e a saída, pela tensão v_s. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.

Se a tensão de entrada v_e for constante e igual a 2 V, o módulo da corrente que atravessa o resistor de realimentação do amplificador operacional A₁ será igual a 2,5 mA.

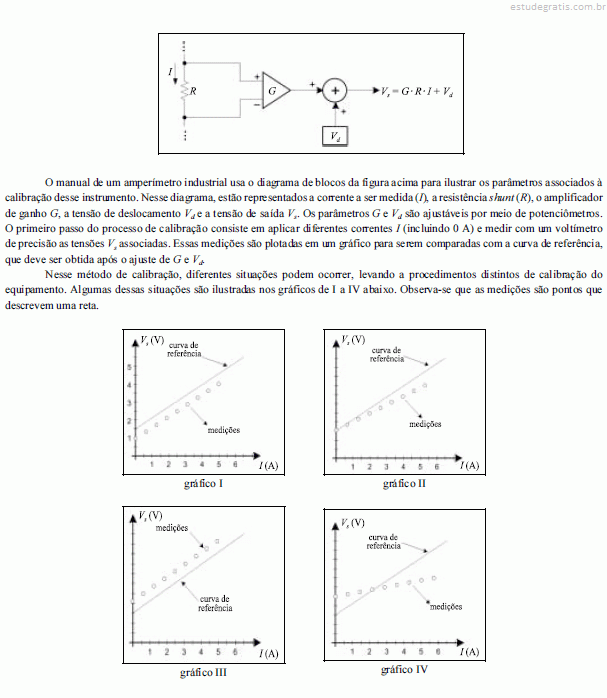

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.

Na situação ilustrada pelo gráfico I, para calibrar o instrumento, deve-se aumentar o ganho G.
