Questões sobre Circuitos

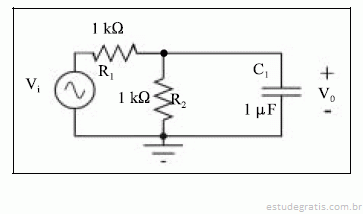

No circuito da figura acima, Vi representa o sinal de entrada, V0, o sinal de saída, e os elementos devem ser considerados como ideais. Com base nessas informações, julgue os itens que se seguem.

Se uma onda quadrada é usada como sinal de entrada, verifica-se que, à medida que a freqüência de operação aumenta, a tensão de saída torna-se cada vez mais semelhante a uma onda triangular.

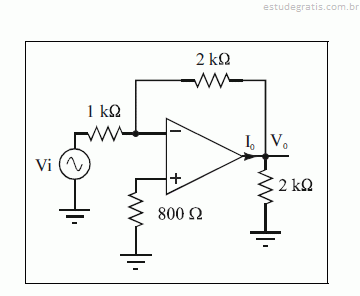

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.

Supondo operação em baixa freqüência e na região de comportamento linear do amplificador operacional, o sinal de saída tem aproximadamente o dobro de amplitude do sinal de entrada, e apresenta defasagem de 180º em relação a este.

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.

As características do amplificador operacional que permitem uma análise simplificada desse tipo de circuito incluem alto ganho diferencial de tensão, alta impedância de entrada e alta impedância de saída.

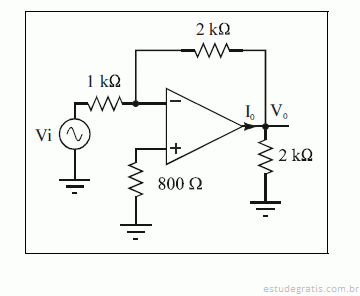

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.

O amplificador operacional esquematizado na figura acima é alimentado com tensões +15 V e -15 V. Com base nas informações da figura e utilizando as aproximações comumente empregadas na análise de circuitos com amplificadores operacionais, julgue os itens subseqüentes.

Se uma tensão d.c. de 1 V é aplicada à entrada (V_i), a corrente I0 indicada no circuito vale -2 mA.
