Questões sobre Circuitos

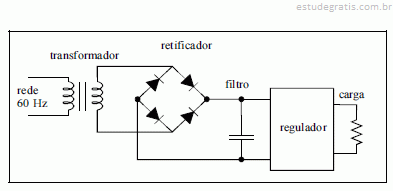

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

O principal parâmetro do transformador utilizado para abaixar a tensão de rede é a relação entre o número de espiras dos enrolamentos primário e secundário. Assim, se a relação é de 10 voltas no enrolamento primário para 1 no secundário, tem-se um abaixamento de tensão por um fator 10. A corrente segue a mesma transformação.

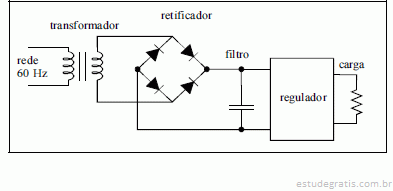

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

Em diversos tipos de regulador, como o bloco regulador mostrado na figura, tem-se: um elemento de referência de tensão (geralmente um diodo Zener), um elemento que amostra a tensão de saída (tipicamente um divisor resistivo), um comparador e um elemento de controle, que pode fazer variar a tensão de saída de acordo com a saída do comparador.

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

Regulação de carga é a razão entre a variação da tensão de saída da fonte e a variação de corrente de carga. Assim, se a regulação de carga nominal é de 5%, a tensão de saída em vazio é 5% maior que a tensão nominal de saída.

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

Diodos de silício apresentam, em polarização direta, uma queda de tensão de aproximadamente 0,7 V. Ao usar 4 diodos na retificação, como na figura, perde-se, portanto, 2,8 V da tensão de pico no secundário do transformador.

Todo circuito eletrônico operado a partir da rede elétrica necessita transformar tensão alternada em contínua e abaixar o valor da tensão de entrada, operações a cargo da chamada fonte de alimentação, cujos módulos estão mostrados esquematicamente na figura acima. A respeito da operação e das características desses diversos blocos, julgue os itens a seguir.

No dimensionamento do capacitor, deve-se considerar o período de tempo durante o qual ele se descarrega pela resistência de carga. Assim, uma fonte projetada para trabalhar em uma freqüência de rede de 50 Hz exige um capacitor menor do que o exigido por uma fonte projetada para entrada em 60 Hz.
